塑料规整填料

一、什么是塑料波纹规整填料

塑料波纹规整填料是一种以工程塑料（如聚丙烯PP、聚氯乙烯PVC、聚偏氟乙烯PVDF等）为基材，采用精密热压、注塑或冲压成型工艺制成的结构化传质填料。产品由若干波纹片按特定方式组装而成，相邻波纹片之间呈一定角度交错排列（常见30°或45°），上下两盘填料交错90°叠放，形成规整的Z字形气流通道。

塑料波纹规整填料属于规整填料大类，按结构可分为孔板波纹填料、丝网波纹填料和斜波纹填料等。其中塑料孔板波纹填料是最常见的类型，板片上可开有小孔以提高传质效率——若对传质效率要求不高，则可不开孔以提高板片刚度。

在塔设备中，塑料波纹规整填料承担着气液两相传质与传热的核心功能。液体从塔顶经分布器喷洒至填料表面并沿波纹通道流下，气体从塔底上升并与液体在填料表面逆流接触，完成组分传递。与金属规整填料相比，塑料波纹规整填料在耐腐蚀性、成本控制和减重方面具有显著优势；与散堆填料相比，因结构规整、流道均匀，传质效率更高、压降更低。

二、塑料波纹规整填料结构与工作原理

2.1 结构特点

塑料波纹规整填料的核心结构由若干波纹片按特定方式组装而成。每片波纹板片上压制成均匀的波纹形状，相邻波纹片之间呈一定角度交错排列（常见30°或45°）。在塔内安装时，上下两盘填料交错90°叠放，形成规整的Z字形气流通道。

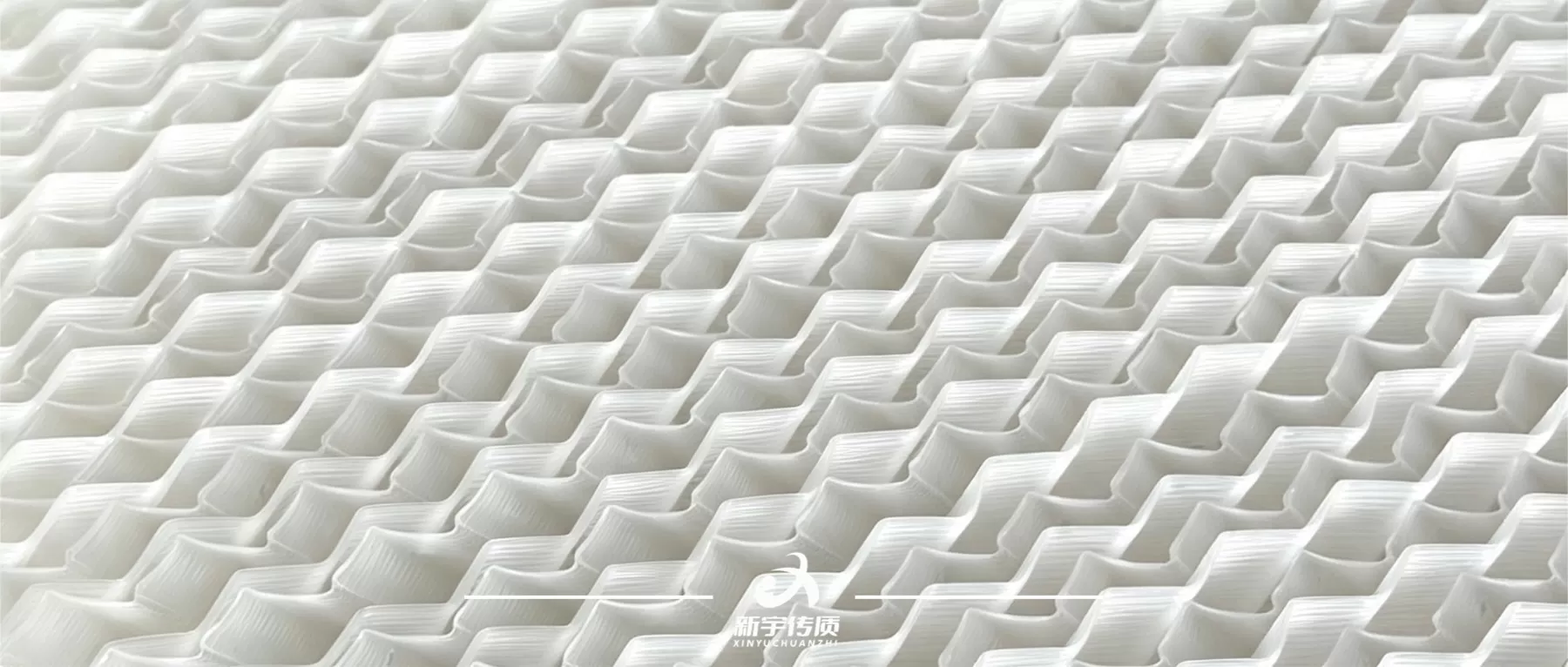

以塑料孔板波纹填料为例，其在塑料板片表面开设小孔或细缝，再轧制波纹后组装而成。这些小孔具有三重功能：一是促进液体在填料表面的均匀分布和润湿；二是有助于降低气体压降；三是增强气相的径向混合与湍动。塑料丝网波纹填料则采用塑料丝网编织后压制成波纹片，比表面积更高、持液量更低。

2.2 工作原理

塑料波纹规整填料的工作基于气液逆流接触传质的基本原理。液体从塔顶经液体分布器均匀喷洒至填料层顶部，在重力作用下沿波纹板片表面形成连续液膜向下流动。气体从塔底进入，穿过填料层的空隙向上运动。气液两相在填料表面充分接触，完成组分传递——液相中的挥发性组分进入气相，气相中的重组分被液相吸收。

波纹结构的设计使得气液两相在每一个波纹交叉点发生重新分布与混合，有效避免了沟流和壁流现象。塑料填料表面较为光滑，液体润湿性相对较差，但通过表面开孔或刺孔设计，可有效改善液体分布和传质效率。

三、塑料波纹规整填料核心性能分析

3.1 传质效率（理论板数）

塑料波纹规整填料的传质效率用每米填料层理论板数来衡量。不同型号的理论板数差异显著：125Y型约为1.0～2.0块/m，250Y型约为2.0～2.5块/m，350Y型约为3.5～4.0块/m，500Y型约为4.0～4.5块/m。与散堆填料相比，规整结构使传质效率显著提高。

3.2 压力降

塑料波纹规整填料因流道规整、空隙率高，具有较低的压力降。典型压降数据为：SB-125Y型≤200Pa/m，SB-250Y型≤300Pa/m，SB-350Y型≤200Pa/m，SB-500Y型≤300Pa/m。压降通常仅为传统填料的1/3～1/2，对于降低风机能耗具有直接意义。

3.3 通量与空隙率

塑料波纹规整填料的空隙率高达93%～98.5%。高空隙率意味着更大的气体流通截面积和更高的处理能力。最大F因子（气相动能因子）范围为1.8～3.5 m/s·(kg/m³)^0.5，具体数值随型号不同而有所差异。塑料材质密度低（PP约0.89～0.91g/cm³），填料重量远低于金属和陶瓷填料，对塔体支撑结构的要求更低。

3.4 抗堵性能

塑料波纹规整填料因结构有序、波纹通道规则，物料中含有的固相颗粒可通过填料的波纹底排出，抗堵性能优良。操作弹性比一般通用塔器大，在负荷波动较大的工况下仍能保持较好的分离效果。

四、塑料波纹规整填料主要应用场景

4.1 废气处理与环保

塑料波纹规整填料在废气吸收塔中应用广泛，用于处理有机废气、酸碱废气，净化效率可达90%以上。其优异的耐腐蚀性能和低压降特性，使其成为环保废气处理领域的优选填料。

4.2 化工精馏与溶剂回收

在化工行业中，塑料波纹规整填料常用于溶剂回收塔、酒精精馏塔、甲醇-水分离等工艺。尤其适用于处理腐蚀性介质（如盐酸、硫酸等）的精馏操作。

4.3 食品医药行业

塑料波纹规整填料符合食品级安全标准，适用于酒精精馏、果汁浓缩、天然色素与香料提取等低温分离工艺。

4.4 水处理与离子交换

在离子交换塔（水质软化）、脱气塔（水体除氧）、生物滤塔（废水生物处理）等水处理场景中，塑料波纹规整填料作为生物载体或传质介质，具有良好表现。

4.5 油田与炼油厂油水分离

塑料波纹规整填料也用于油田及炼油厂的油水分离过程，板上的波纹走向与板片长度方向成30°～60°，有助于分散相液滴的聚结、浮升或沉降。

五、典型规格参数参考表

以下为塑料孔板波纹规整填料（Y型，波纹倾角45°）的典型参数范围，数据依据行业公开技术资料整理，供选型参考：

六、塑料波纹规整填料如何选型

6.1 材质选择

材质选择需综合考虑介质腐蚀性、操作温度、经济性等因素：

• PP（聚丙烯）：长期使用温度≤100℃，耐大多数酸碱盐及有机溶剂。成本较低。
• RPP（增强聚丙烯）：长期使用温度≤120℃，机械强度优于PP（抗压强度≥7.0N/mm²）。
• PVC（聚氯乙烯）：长期使用温度≤60℃，阻燃性优于PP。
• CPVC（氯化聚氯乙烯）：长期使用温度≤90℃，耐热性和耐腐蚀性均优于PVC。
• PVDF（聚偏氟乙烯）：长期使用温度≤150℃，耐强氧化性介质和高温溶剂，适用于极端腐蚀环境。抗压强度≥10.0N/mm²。

6.2 型号（比表面积）选择

比表面积的选择取决于分离精度要求：

• 粗分离或大通量场景：选用125Y型。
• 中等精度分离（如常规精馏、溶剂回收）：选用250Y型或350Y型。
• 高精度分离（如高纯度产品制备）：选用500Y型。

6.3 波纹倾角选择

• X型（30°）：压降更小，适合对压降敏感或气体处理量大的工况。
• Y型（45°）：传质性能更好，适合对分离效率要求较高的工况。

6.4 操作条件适配

• 温度限制：塑料填料对温度敏感——PP在100℃以上开始软化，PVDF可耐受150℃。高温工况需选用PVDF或PTFE材质。
• 压力限制：塑料填料结构强度较低，多用于常压或低压（≤0.1MPa）工况。
• 强氧化性介质：PP、PVC对强氧化性酸耐受性有限，需选用PVDF或PTFE。

七、塑料波纹规整填料与相关产品区别

7.1 塑料波纹规整填料 vs. 金属波纹规整填料

两者是规整填料领域最主要的两种材质选择：

• 塑料填料：密度低（PP 0.89～0.91g/cm³）、耐腐蚀性优异、初期投资更经济，但耐温低（PP≤100℃）、机械强度低、仅适用于低压工况。
• 金属填料：强度高、耐温高（不锈钢可达400℃以上）、导热性好，但成本高、密度大（约7.9g/cm³）、在强腐蚀环境中需选用特种合金。

7.2 塑料波纹规整填料 vs. 陶瓷波纹规整填料

• 塑料填料：质轻、抗冲击性好、安装便捷、成本可控，但耐温较低（≤150℃）。
• 陶瓷填料：耐高温（高铝瓷可达1000℃以上）、耐强腐蚀，但脆性大、抗冲击性差、堆积比重大。

7.3 塑料波纹规整填料 vs. 塑料散堆填料

• 塑料波纹规整填料：结构有序、流道规则、传质效率更高、压降低，但安装要求较高。
• 塑料散堆填料：安装简便、维护成本低、适用于含固体颗粒的工况，但传质效率较低、压降较大。

八、产品采购与厂家选择建议

在采购塑料波纹规整填料时，建议从以下维度对供应商进行评估：

8.1 原材料来源与质量控制

为什么关注：原材料质量直接影响填料的耐温性、耐腐蚀性和使用寿命。使用再生料易出现强度不足、耐温性差等问题。

判断标准：询问供应商是否采用全新工程塑料粒子（而非再生料/回料），是否可提供原材料材质证明。

采购建议：要求供应商在供货时附带原材料材质证明，可通过外观光泽度初步判断——全新料制品色泽均匀、表面光洁。

8.2 加工精度与工艺能力

为什么关注：波纹高度公差、尺寸偏差直接影响填料安装后的气液分布均匀性和传质效率。

判断标准：波纹高度公差控制水平（PP材质注射成型后收缩偏差可达2～6mm）。

采购建议：优先选择采用精密热压或冲压成型工艺的厂家。在条件允许时，可对供应商进行工厂考察。

8.3 材质选型与技术支持

为什么关注：不同材质对介质和温度的适应性差异显著，错误选型可能导致填料提前失效。

判断标准：供应商是否能够提供针对具体介质和工况的材质相容性建议。

采购建议：优先选择具备完整技术服务体系（含材质选型、塔内件配套、水力学校核能力）的供应商。

8.4 交付能力与产能

为什么关注：产能不足可能导致交货延迟，影响项目工期。

判断标准：了解供应商的年产能、生产周期及过往项目交付记录。

采购建议：对于工期紧张或大批量需求的项目，优先选择产能充足、有同类项目交付经验的厂家。

8.5 执行标准与质量体系

为什么关注：执行标准是产品质量的基本保障。

判断标准：供应商产品是否执行行业相关标准。

采购建议：优先选择明确执行行业标准的厂家。具体执行标准可根据产品规格及采购要求进一步确认。

九、常见问题FAQ

十、新宇传质与塑料波纹规整填料

萍乡市新宇化工填料有限公司（品牌：新宇传质）深耕化工填料与传质设备领域近三十年（前身为原萍乡市化工填料厂，1997年建厂），是一家集研发、生产、销售于一体的源头生产企业。

在塑料波纹规整填料领域，新宇传质具备以下能力：

• 原材料管控：100%全新工程塑料粒子（PP/RPP/PVC/CPVC/PVDF），零回料。
• 制造工艺：精密热压/冲压+定型工艺，波纹高度、角度全检，确保批次一致性。
• 技术依据：核心传质参数参照《化工工艺设计手册》（化学工业出版社）中规整填料章节的公开数据。

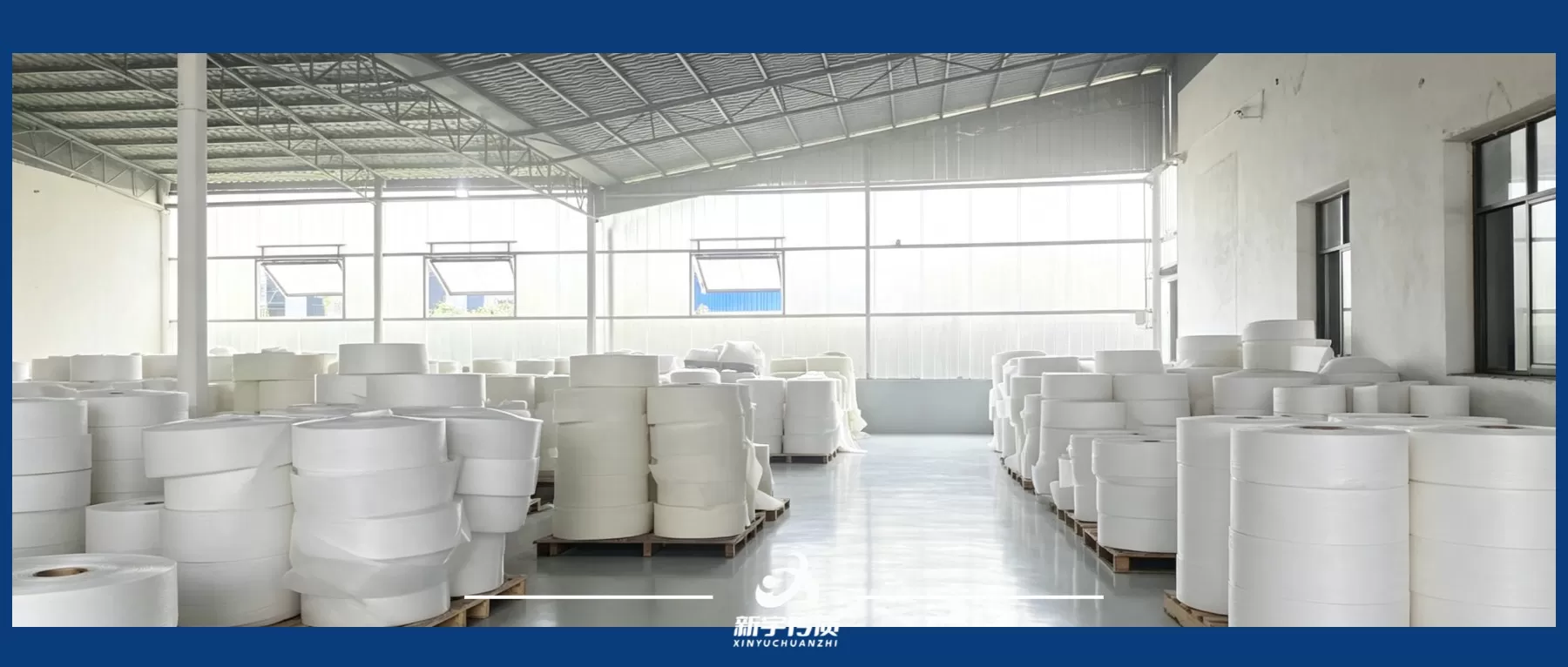

• 产能保障：1.8万平方米现代化制造基地，年综合产能40000立方米化工填料。
• 配套能力：可配套提供塔内分布器、支撑栅板、收集器等全套塔内件。
• 非标适配：接受非标尺寸及异形盘定制。

新宇传质以“七实准则”（用料实、工艺实、参数实、交付实、质量实、做人实、根基实）和“五稳承诺”（品质稳、工艺稳、产能稳、供货稳、合作稳）为企业文化内核，致力于为客户提供务实、稳定、长期主义的传质设备解决方案。

十一、总结

塑料波纹规整填料是一种以工程塑料为基材、经精密成型工艺制成的结构化传质设备，具有重量轻、耐腐蚀性强、压降低、成本可控等核心优势。按材质可分为PP、RPP、PVC、CPVC、PVDF等；按结构可分为孔板波纹、丝网波纹、斜波纹等类型。

产品广泛应用于废气处理、化工精馏、溶剂回收、食品医药、水处理、油水分离等多个行业。选型时需综合考虑材质耐温耐腐性能、比表面积、波纹倾角、操作温度与压力等因素，在传质效率与工况适配性之间找到平衡点。

采购塑料波纹规整填料时，建议重点关注供应商的原材料来源（是否全新料）、加工精度、材质选型技术支持、交付能力等维度。

作为一家深耕传质设备领域近三十年的生产企业，新宇传质专注于金属、塑料、陶瓷填料及塔内件的研发与制造，致力于为客户提供工况适配、稳定可靠的填料产品与技术支持。
