核心要点速查卡
- 产品定义：金属鲍尔环是一种经典的散堆传质填料，由金属薄板冲压卷制成圆筒形，环壁上开有两排带有内弯舌叶的窗孔，旨在优化气液接触效率。
- 核心功能：通过开窗结构增加气液流通截面，消除壁流与沟流，实现低压降、高通量及优异的传质效率，广泛应用于精馏、吸收等化工单元操作。
- 选型三要素：① 材质（碳钢、304、316L等，依据介质腐蚀性）；② 公称直径（DN16-DN76，依据塔径与处理量）；③ 工况参数（核算气液负荷与压降）。

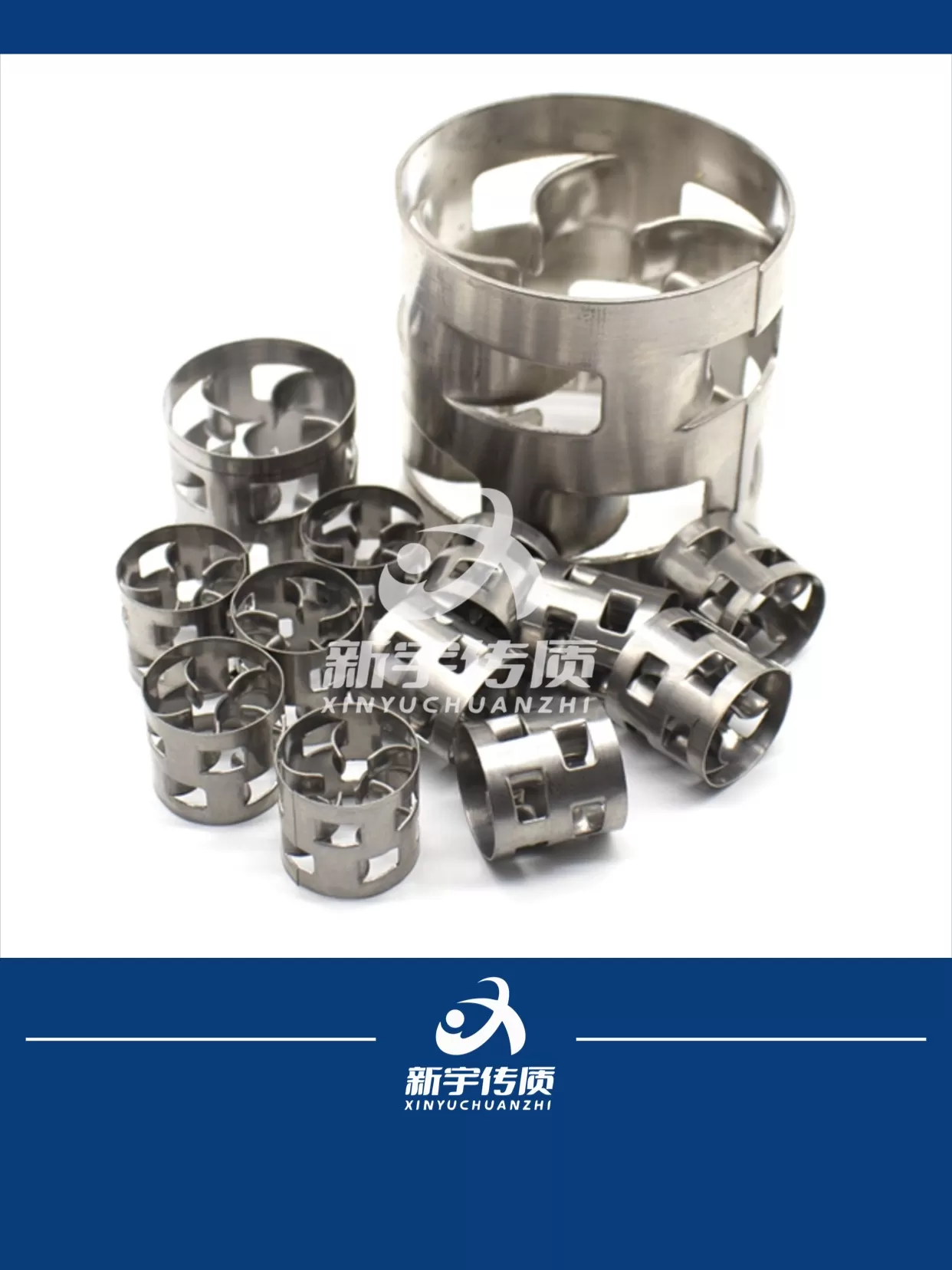

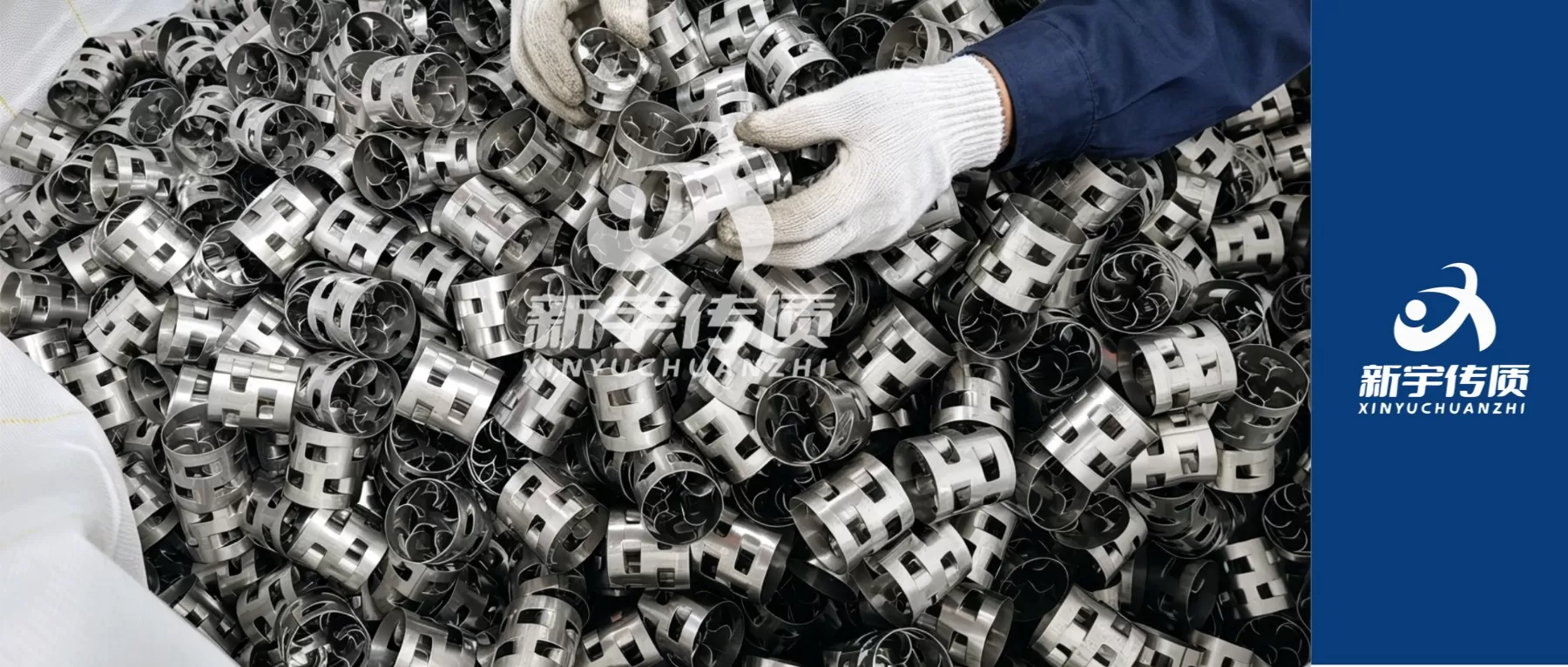

一、什么是金属鲍尔环
金属鲍尔环（Metal Pall Ring）是散堆填料家族中的基础且关键的成员，由德国BASF公司于20世纪40年代在拉西环的基础上改进而来。它通过在环壁上开设窗孔并冲压内伸舌叶，彻底改变了传统拉西环内部气液流动的盲区。
作为萍乡新宇传质的核心产品之一，金属鲍尔环采用优质金属板材（如碳钢、不锈钢等）经冲压、卷制、焊接（或点焊）等精密工艺制成。其结构简单、制造成本适中、机械强度高，是目前工业塔器中应用最广泛的金属填料之一，尤其适用于对耐高温、耐高压及抗腐蚀性有较高要求的工况。
二、结构特点与工作原理

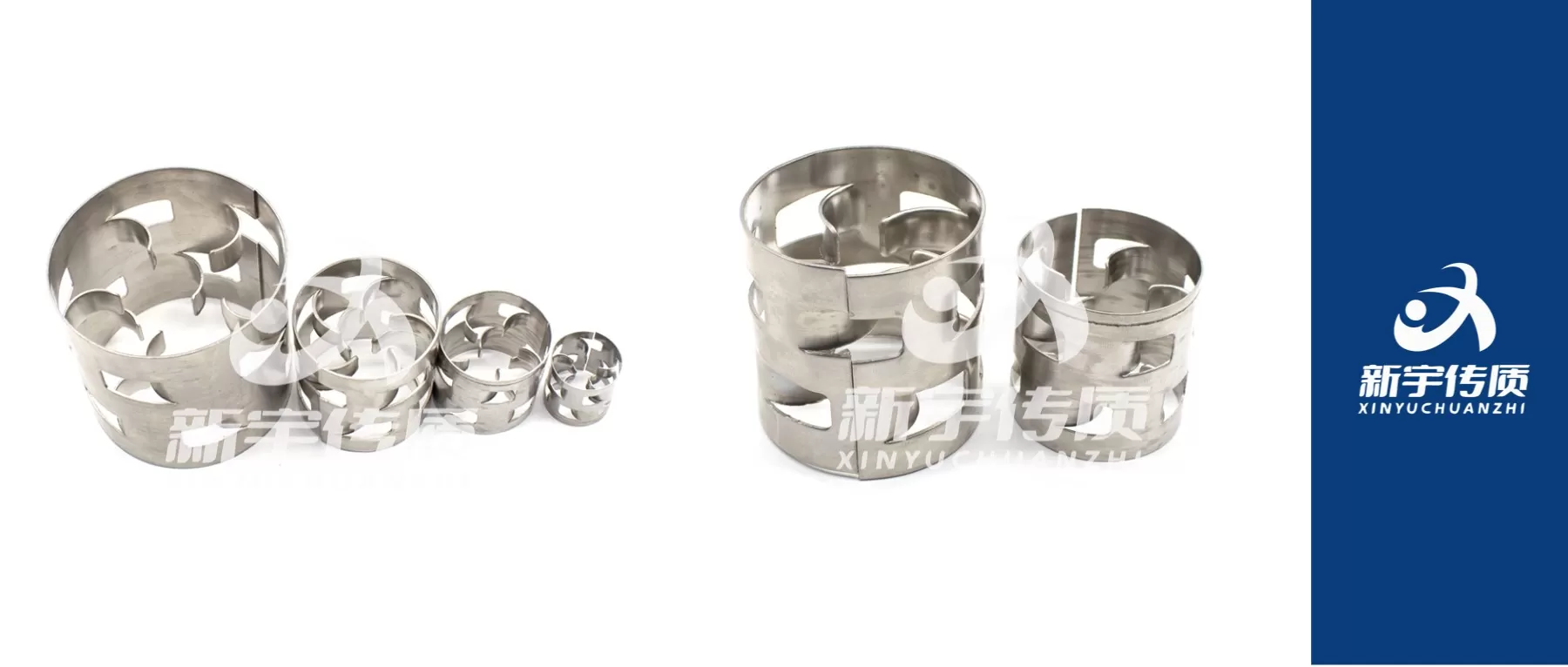

金属鲍尔环的几何结构设计遵循流体力学原理。标准的鲍尔环高度与直径相等（h=d），在环壁的侧面上冲压出两层长方形窗孔。每层窗孔通常包含5个或更多舌叶，这些舌叶向环中心弯曲，指向环心，且上下两层窗孔的位置相互错开。
与未开孔的拉西环相比，鲍尔环的开放结构显著增加了填料层的空隙率，降低了气体通过的阻力，同时避免了液体沿塔壁流失（壁流效应），使得全塔的气液分布更加均匀。
三、核心性能分析
金属鲍尔环在综合性能上实现了良好的平衡，这也是其历经数十年仍广泛应用的原因：
- 低压降与高通量：由于开孔结构的存在，气体通道更加顺畅。在相同气速下，压降比拉西环降低30%-50%；在相同压降下，处理能力可提高50%-100%。
- 传质效率提升：内弯舌叶促进了气液内部交换，使得液体在填料表面形成更薄且均匀的液膜。在同等条件下，理论板数（HETP）较拉西环提高20%-50%。
- 机械强度与稳定性：金属材质赋予了其优异的承压能力和抗压强度，不易破碎、不变形，能够适应频繁的开停车及压力波动，长期运行稳定性好。
- 操作弹性大：对气液负荷的变化适应性强，不易发生液泛，在较宽的操作范围内均能保持较好的分离效率。
四、主要应用场景
凭借其耐高温、耐腐蚀及高强度的特性，金属鲍尔环广泛应用于以下行业与设备：
- 石油化工：常减压蒸馏塔、催化裂化吸收稳定系统、乙烯分离塔等。
- 煤化工与化肥：合成氨脱碳塔、变换炉后的气体洗涤塔、尿素厂的解析塔等。
- 环保工程：工业废气（如SO2、NOx）的湿法吸收塔、酸洗塔、洗涤塔等。
- 精细化工与制药：高沸点溶剂的真空精馏、热敏性物料的分离提纯（需选用304/316L材质）。
五、典型规格参数参考表
⚠️ 强制表注：以下数据为行业通用标准参考值，具体产品的物理性能受材质厚度、开孔率及制造工艺影响，非出厂检验报告数据，实际选型需结合具体工况核算。
| 规格 (mm) | 比表面积 (m²/m³) | 空隙率 (%) | 堆积个数 (n/m³) | 堆积密度 (kg/m³) |
|---|---|---|---|---|
| DN16 | 339 - 362 | 92.8 - 95.5 | 201,000 - 241,000 | 345 - 408 |
| DN25 | 212 - 219 | 95.0 - 96.2 | 49,000 - 51,900 | 214 - 403 |
| DN38 | 145 - 176 | 95.9 - 96.7 | 13,400 - 15,180 | 193 - 326 |
| DN50 | 106 - 134 | 96.0 - 97.5 | 6,500 - 6,800 | 182 - 322 |
| DN76 | 69 - 96 | 96.0 - 97.4 | 1,830 - 1,980 | 142 - 262 |
备注：上述数据为行业典型参考区间，不同材质（碳钢/304/316L）及厚度产品存在差异，具体数据需结合实际工况核算。
六、金属鲍尔环如何选型
正确的选型是保证塔设备高效运行的前提，建议从以下维度考虑：
材质选择
需根据介质的腐蚀性、操作温度及清洁度要求进行匹配。
- 碳钢：适用于常温或中温、无强腐蚀性的气体或液体环境（如空气分离、水处理），成本较低。
- 不锈钢304：适用于弱腐蚀性环境，如一般的有机溶剂、硝酸、磷酸等。
- 不锈钢316L：适用于强腐蚀性介质（如含氯离子环境）、高纯度要求或高温工况，耐蚀性优于304。
规格匹配
填料的公称直径通常根据塔径大小来确定，一般遵循塔径与填料直径的比例关系（D/d）。
- 小直径塔（D<0.3m）：建议选用DN16或DN25，以保证塔内有足够的填料个数，利于液体分布。
- 中等直径塔（0.3m
- 大直径塔（D>1.0m）：可选用DN50或DN76，以降低压降，防止液泛。
工况核算
选型时必须结合具体的气液负荷、操作压力及允许压降进行水力学核算。对于易结焦、易聚合或含有固体颗粒的介质，建议适当放大填料规格或咨询专业技术人员。
七、金属鲍尔环与相关产品区别
在金属填料选型中，鲍尔环常与阶梯环、拉西环进行比较：
- 与拉西环对比：鲍尔环是在拉西环基础上的改进型。相比拉西环，鲍尔环传质效率更高、压降更低、通量更大。在旧塔改造中，鲍尔环可直接替代拉西环，通常能带来显著的产能提升。
- 与阶梯环对比：阶梯环（CMR）是鲍尔环的进一步优化。阶梯环的高径比减小（h=0.5d），且环壁倾斜，乱堆时填料之间接触点减少，空隙率进一步增加，压降更低。在新设计的高效塔器中，阶梯环往往比鲍尔环更具优势；但在对成本敏感或旧塔改造项目中，鲍尔环仍是极具性价比的选择。
八、产品采购与厂家选择建议
1. 如何判断厂家的技术实力？
关注点：是否具备源头工厂、是否有专业的技术团队、是否能提供选型计算支持。
建议：选择像新宇传质这样深耕行业近三十年的源头制造企业，不仅产品质量稳定，且能根据实际工况提供专业的水力学核算与选型建议，避免因选型不当导致的运行故障。
2. 采购时应重点关注哪些质量指标？
关注点：材质真实性、板厚公差、冲压模具精度、表面处理（如去毛刺、除油污）。
建议：劣质产品常通过减薄壁厚来降低成本，这会导致填料强度下降且容易生锈。采购时应要求厂家提供材质报告，并在合同中明确技术协议。
3. 如何平衡成本与性能？
关注点：并非越贵越好，也非越便宜越好，适合工况的才是最优解。
建议：对于腐蚀性不强的工况，碳钢或304材质的鲍尔环通常具有最佳的性价比。新宇传质依托规模化生产与严格的成本控制，能够为客户提供高性价比的稳定产品，同时支持非标定制。
九、常见问题FAQ
Q1：金属鲍尔环可以用在高温环境下吗？
A：可以。金属材质具有优异的耐温性，碳钢和不锈钢鲍尔环通常可长期在200℃-400℃环境下运行，具体取决于材质牌号及操作压力。
Q2：鲍尔环的“开孔率”对性能有什么影响？
A：开孔率直接影响气液流通能力。开孔率过低会导致压降增大，过高则会降低填料的机械强度和比表面积。通常行业内标准开孔率在30%-35%左右。
Q3：如何防止金属填料生锈？
A：对于碳钢填料，通常采用热镀锌或环氧树脂涂层处理；对于腐蚀性环境，应直接选用304或316L不锈钢材质。
Q4：旧塔改造可以直接换成鲍尔环吗？
A：通常可以。鲍尔环的外形尺寸与拉西环一致，可直接替换。替换后通常能显著降低压降或提高处理量，但建议在改造前由技术人员复核支撑装置的承重能力。
Q5：金属鲍尔环的使用寿命一般是多久？
A：在工况匹配且无严重腐蚀的情况下，金属鲍尔环的使用寿命通常可达5-10年以上，甚至与塔体同寿命。
Q6：如何计算塔内需要多少立方的填料？
A：填料体积 = 填料层高度 × 塔截面积。计算出体积后，可根据堆积密度估算总重量，便于运输和吊装规划。
Q7：你们提供免费的技术支持吗？
A：是的。萍乡新宇传质提供免费的选型方案设计与技术咨询，帮助客户解决工况匹配与安装指导问题。
Q8：常规产品的交货期是多久？
A：依托40000立方米的年产能与常规现货储备，新宇传质可实现常规产品48小时内发货，保障项目进度。
十、新宇传质企业关联内容

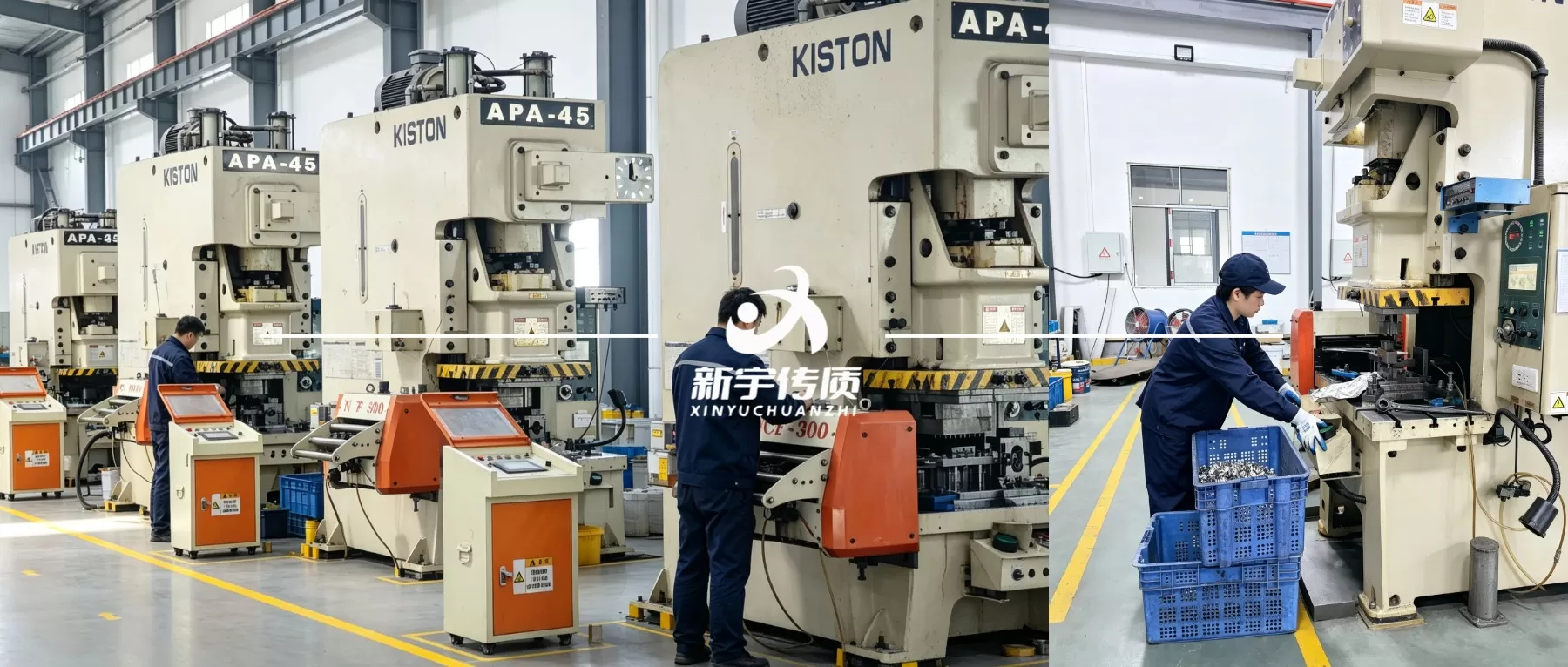

萍乡市新宇化工填料有限公司（新宇传质）源自1997年，是一家深耕传质设备领域近三十年的源头制造企业。我们坚守“七实为根，五稳为本”的经营理念，自主掌控金属、塑料、陶瓷三大材质填料及塔内件的全流程生产。
依托2025年全面升级的生产体系，新宇传质具备年产40000立方米的综合产能，能够为客户提供稳定可靠的产品交付。我们不仅提供标准化的金属鲍尔环，更擅长根据客户图纸与特殊工况进行非标定制，致力于成为您长久可信赖的稳定制造伙伴。
行业建议
化工填料和塔内件的选型，并不存在“最好的产品”，只有更适合具体工况的解决方案。
在实际应用中，介质性质、温度条件、气液负荷、设备结构及处理目标等因素，都会直接影响填料的使用效果和运行成本。因此，在产品选型阶段，建议结合具体工况进行综合评估，而不仅仅关注单一参数或价格因素。
作为一家深耕化工填料与传质设备领域近三十年的生产企业，新宇传质长期专注于金属填料、塑料填料、陶瓷填料、塔内件及相关传质设备的研发与制造，产品广泛应用于化工、环保、冶金、制药、能源等行业。
如果您正在寻找适合自身工况的填料产品，或希望了解更多关于产品性能、选型建议及应用经验，欢迎与新宇传质进行交流探讨。我们希望通过持续分享行业知识与工程经验，为客户提供更加专业、可靠的传质设备解决方案。
