塑料异鞍环

一、什么是塑料异鞍环

塑料异鞍环（Plastic Intalox Saddle）是一种以热塑性塑料为原料、经注塑成型工艺制造的散堆填料。其外形呈马鞍状，是对传统矩鞍环的改进型结构：将原矩鞍环的一对弧形曲面改为矩形弧面，并使内外曲率半径不同；在鞍背处通常设有加强筋或翻边结构，部分型号还在鞍体上开有通孔。萍乡市新宇化工填料有限公司（品牌：新宇传质）位于江西省萍乡市湘东工业园，长期专注于塑料散堆填料的制造与技术服务。 本文从工程应用角度，对塑料异鞍环的结构特点、传质机理、规格参数及选型要点进行系统梳理，供塔器设计人员与采购人员参考。

塑料异鞍环的发展源于对散堆填料流体力学性能的持续优化需求。传统拉西环存在严重的沟流与壁流问题，鲍尔环通过开窗改善了气液分布，而矩鞍环虽然利用鞍形结构增大了空隙率，但弧形鞍面在堆积时容易相互嵌套，导致床层局部密实、孔隙不均。异鞍环通过改变鞍面曲率与增加结构筋，在保持较高空隙率的同时改善了堆积均匀性，成为20世纪中后期逐渐推广应用的塑料散堆填料品种之一。

从功能定位上看，塑料异鞍环主要用于塔器、反应器及环保设备中作为气液接触介质，承担传质、传热、洗涤、吸收、脱气等功能。在脱硫塔、脱碳塔、酸雾净化塔、废气洗涤塔、精馏塔及水处理接触反应塔等设备中，该类填料作为核心内件，直接影响设备的处理效率与运行能耗。

按照材质分类，塑料异鞍环主要包括：聚丙烯（PP）型、增强聚丙烯（RPP）型、聚乙烯（PE）型、聚氯乙烯（PVC）型、氯化聚氯乙烯（CPVC）型、聚偏氟乙烯（PVDF）型等。不同材质在耐温性能、耐腐蚀性能及机械强度方面存在差异，适用于不同的工艺介质与操作条件。按照公称直径分类，常见规格包括Φ25mm、Φ38mm、Φ50mm及Φ76mm等。

二、塑料异鞍环是如何工作的

2.1 产品结构解析

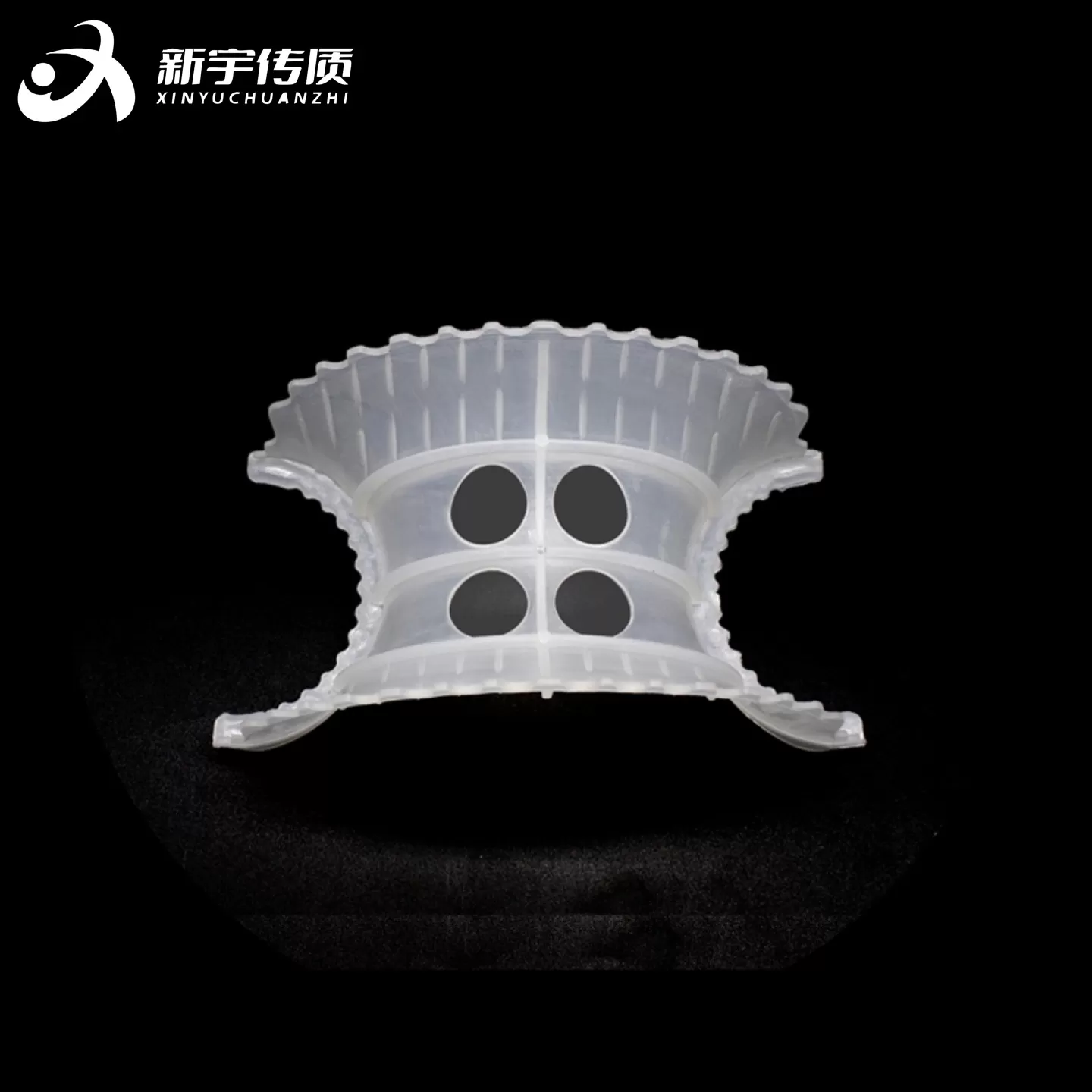

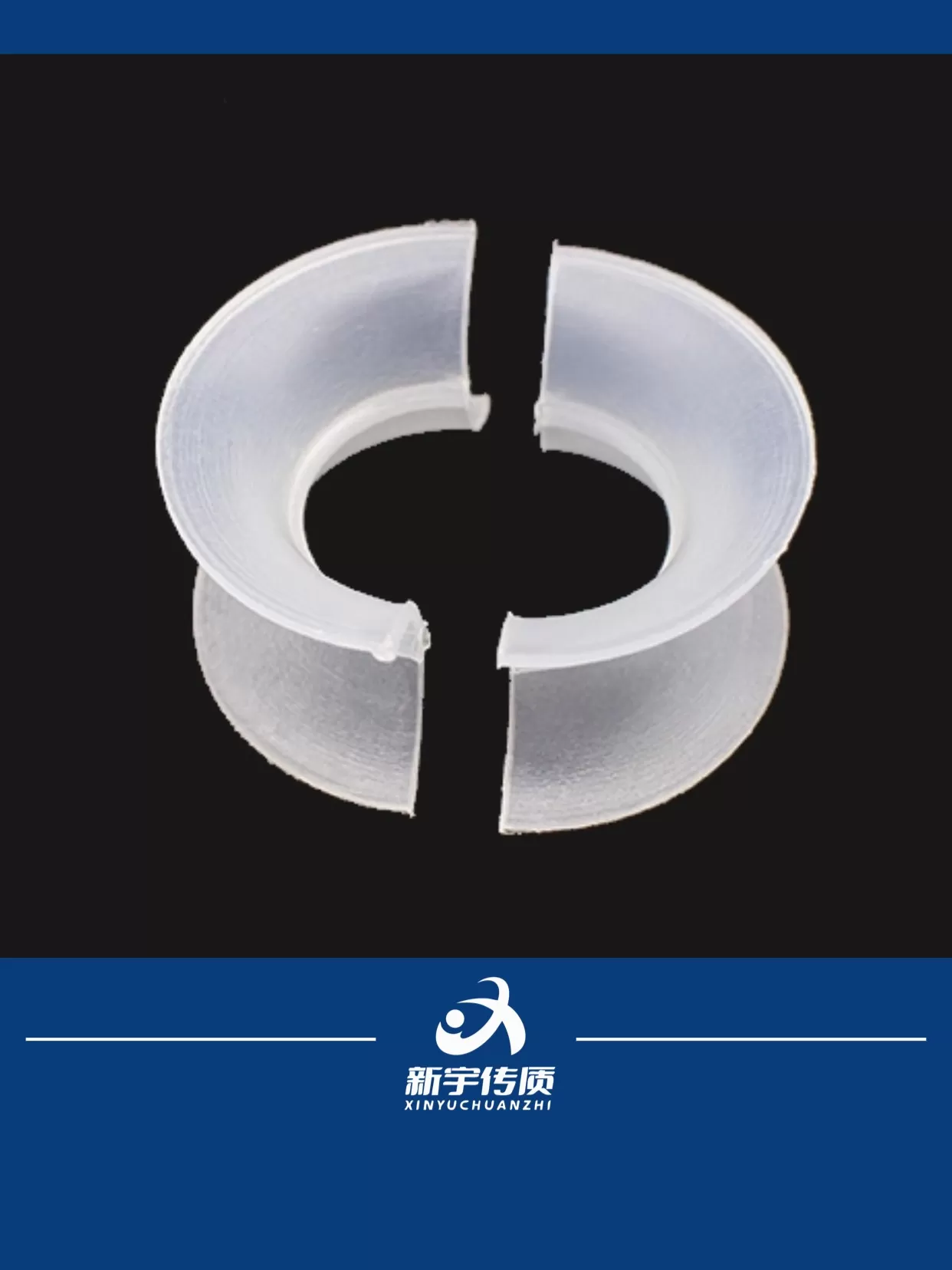

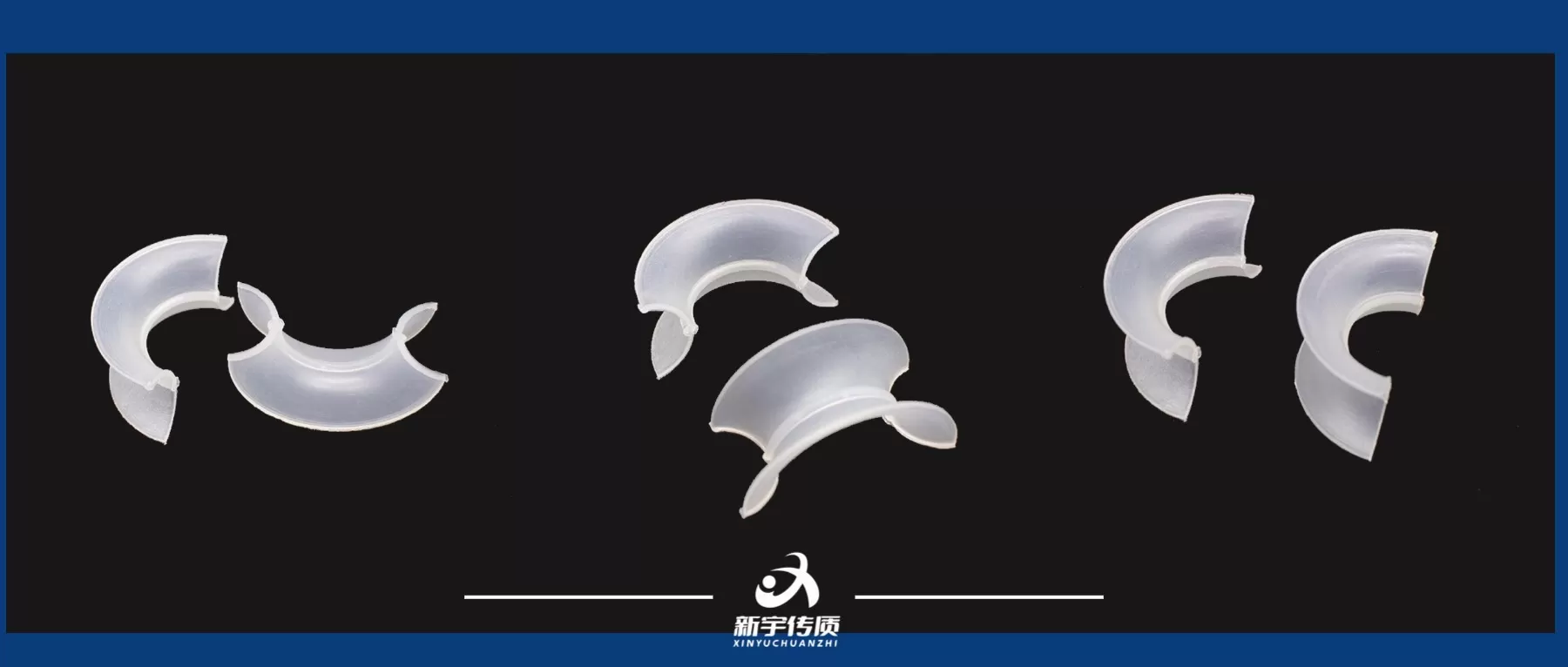

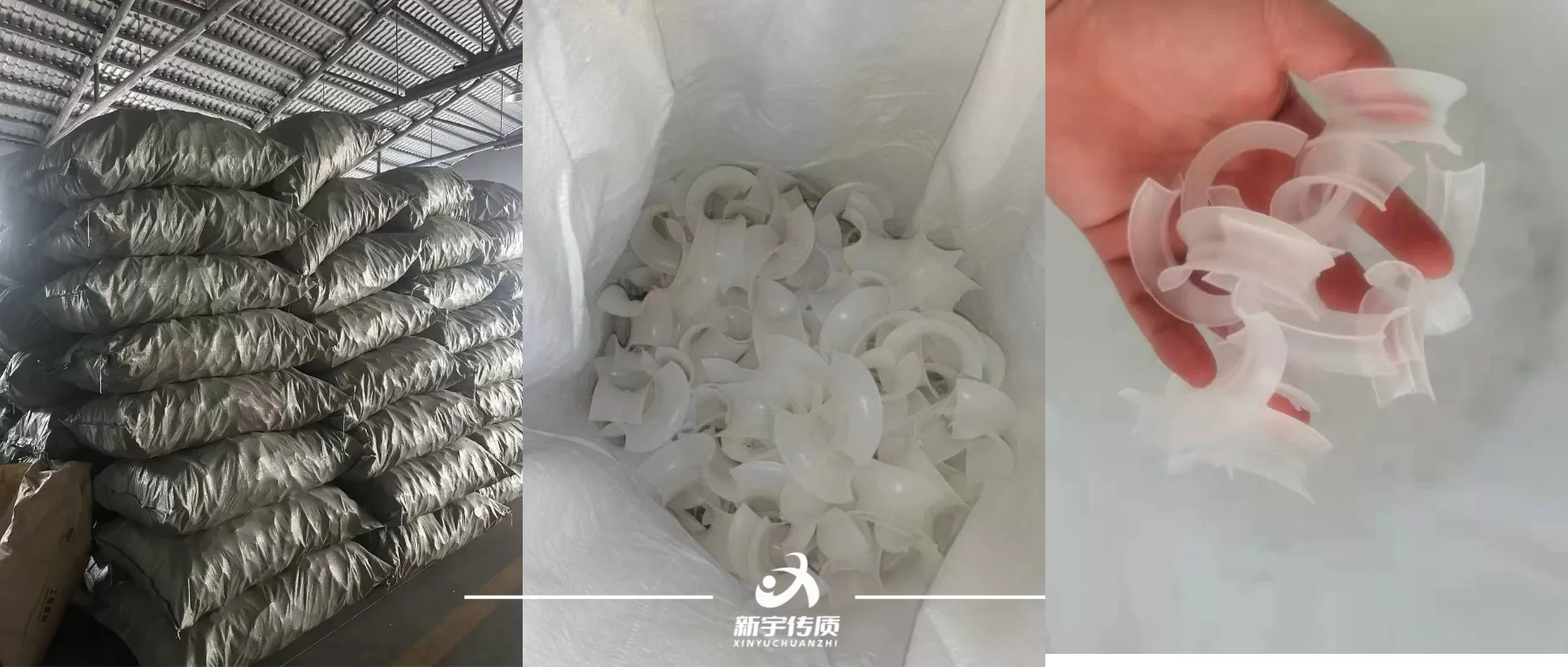

塑料异鞍环的结构可分解为三个核心要素：鞍形壳体、矩形弧面及加强筋/翻边。鞍形壳体构成填料的基本外形，提供主要的润湿表面；矩形弧面的设计使相邻填料在堆积时不易形成稳定的嵌套姿态，从而减少叠套现象；加强筋或翻边则提高了鞍体的结构刚度，使其在装填及运行过程中保持形状稳定，抵抗堆叠压力与机械冲击。部分型号的异鞍环在鞍背处还设有通孔，进一步增加了气液流通通道。

2.2 气液接触方式

在塔器运行过程中，气相通常自下而上穿过填料层，液相则通过塔顶分布器喷淋后自上而下流动。塑料异鞍环在塔内呈随机堆积状态，鞍体之间形成点接触与线接触支撑，鞍面之间的缝隙以及鞍体下方的空腔共同构成了复杂的三维流道网络。当液相接触到鞍面时，在表面张力与重力共同作用下，液体沿鞍面铺展形成液膜，部分液体在鞍缘处发生切割、分散，形成细小液滴。气相则在鞍体间隙、鞍面缝隙及鞍体下方空腔中穿行，与液膜和液滴发生充分接触。

2.3 工作原理与传质机理

塑料异鞍环实现传质传热的基本原理基于气液两相的密切接触与界面更新。从传质机理分析，该填料主要通过以下途径强化传质过程：第一，鞍形表面提供了较大的润湿面积，增加了气液传质的有效接触面积；第二，矩形弧面设计减少了填料叠套，使床层孔隙分布更为均匀，促进了液体的均匀分布与表面更新；第三，鞍体下方的弧形通道为气相提供了通畅的流道，降低了床层压降；第四，随机堆积形成的复杂流道对气液流动产生扰动，促进相界面的湍动，减小液膜厚度，降低传质阻力。

在吸收或解吸过程中，溶质组分从气相扩散至液相（或反向扩散），其传质速率与有效接触面积、相界面更新频率及浓度推动力直接相关。塑料异鞍环通过上述结构特点，在这些影响因素上提供了工程优化空间。实际运行效果需结合具体工况综合评估。

三、塑料异鞍环有哪些主要特点

3.1 空隙结构特点

塑料异鞍环的空隙结构由鞍体堆积后形成的间隙与鞍体自身结构空隙共同构成。根据行业公开资料，该类填料的空隙率通常在84%至98%范围内（因规格与材质不同而异）。较高的空隙率意味着填料层对气相流动的阻碍相对较小，在同等操作气速下，床层压降通常低于拉西环等传统填料。同时，由于矩形弧面减少了叠套，床层孔隙分布较为均匀，不易形成局部密实区，有利于气液两相的均匀分布。

3.2 压降特点

从流体力学角度分析，异鞍环的鞍形结构使气流在通过填料层时方向改变较为平缓，涡流损失相对较小。矩形弧面设计减少了填料叠套造成的局部阻力，使全床层范围内的气速分布趋于均匀。工程实践中，该类填料常被用于对压降较为敏感的工况，如大风量废气处理系统与真空操作精馏塔，其目的正是在满足一定传质效率的前提下，尽量降低风机能耗或真空泵负荷。具体压降数据需依据产品型号及实际工况进一步确认。

3.3 传质特点

塑料异鞍环的比表面积随规格变化而有所不同。根据行业常见数据，Φ25mm规格比表面积约为260–288 m²/m³，Φ38mm规格约为178–265 m²/m³，Φ50mm规格约为168–250 m²/m³，Φ76mm规格约为130–200 m²/m³。较大的比表面积为气液传质提供了充足的接触面积。然而，由于鞍体结构存在一定的遮蔽效应，部分内表面可能无法被液体充分润湿，实际有效传质面积通常低于几何比表面积。因此，在选型时需结合液相分布器的性能与操作液气比综合考量。

3.4 使用特点

从工程应用角度，塑料异鞍环具有以下使用特点：第一，质量轻，堆积密度通常在52–102 kg/m³范围内（因规格与材质不同而异），对塔器支撑结构的荷载要求较低，便于运输与装填；第二，塑料材质具有良好的韧性和抗冲击性能，在装填和运行过程中不易破碎，不会产生碎屑堵塞下游设备；第三，可选用多种耐腐蚀塑料材质，适应酸、碱及有机溶剂等介质；第四，矩形弧面结构减少了叠套与架桥，装填时流动性较好，有助于形成均匀的床层。实际运行效果需结合具体工况综合评估。

3.5 制造与质量控制要点

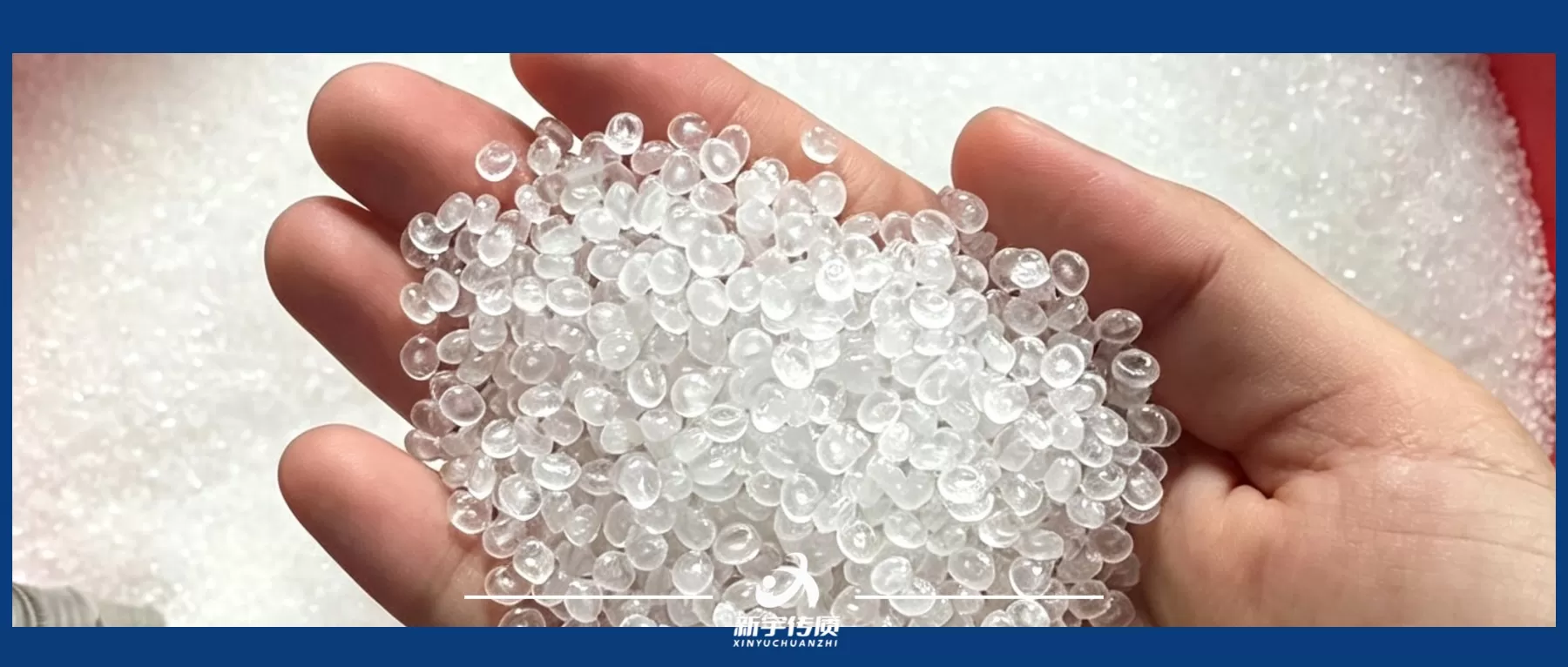

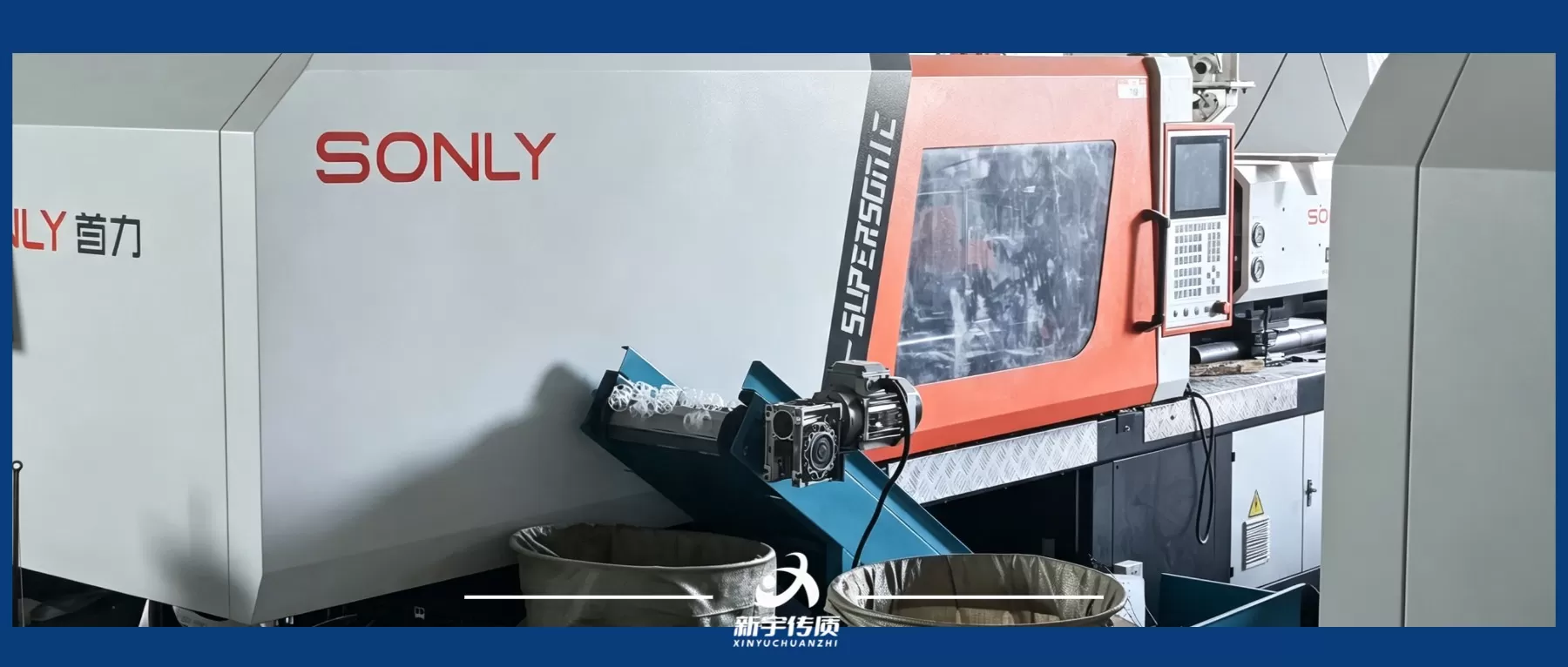

塑料异鞍环的制造通常采用注塑成型工艺。原料经干燥处理后，在注塑机中熔融并注入精密模具，冷却定型后得到单个鞍体。制造过程中，模具的型腔精度直接影响填料的尺寸一致性与堆积性能；壁厚控制则关系到产品的机械强度与用料经济性。成品通常需经过外观检查，排除明显变形、缺料、气泡等缺陷。由于不同制造商在模具设计、注塑参数及后处理工艺上存在差异，同规格产品的实际尺寸、壁厚及物理性能可能存在一定波动，采购时建议索取样品进行实测比对，并以供应商提供的技术数据作为最终依据。

四、塑料异鞍环典型规格参数参考

以下数据来源于行业公开资料及常见产品规格整理，仅作为产品认知参考，不代表具体型号检测结果，实际数据需以供应商技术资料为准。具体数据需结合产品型号及实际工况进一步确认。

注：上表数据为PP（聚丙烯）材质参考值，不同制造商因模具设计与壁厚差异，参数可能存在一定偏差。干填料因子为干态下的流体力学参数参考值，湿态操作时的实际压降与传质性能需结合液体喷淋密度与物性参数另行计算。

常用材质物理性能参考

注：材质耐温性能与介质种类、接触时间、应力状态等因素相关，上表为常规参考范围。具体材质选型需依据介质成分、操作温度及供应商提供的材质耐腐蚀数据表确定。

五、塑料异鞍环适用于哪些工况

5.1 适用行业

塑料异鞍环在以下行业中具有较为广泛的应用：石油化工行业，用于气体吸收、解吸、精馏及尾气处理装置；氯碱行业，用于氯气干燥、盐酸吸收及废气净化系统；电力行业，用于烟气脱硫、脱碳及冷却塔；环保行业，用于工业废气洗涤、酸雾净化、除臭装置及污水处理；冶金行业，用于煤气净化、烟气制酸系统；食品及制药行业，用于脱气、蒸馏及萃取过程中的气液接触设备。

5.2 适用设备

该类填料主要适用于以下塔器及反应设备：填料吸收塔、填料解吸塔、脱气塔（除碳器）、脱硫塔、酸雾净化塔、废气洗涤塔、精馏塔、接触反应塔及冷却塔等。在这些设备中，塑料异鞍环作为核心填料层，承担气液分布、接触反应及传质分离的功能。

5.3 常见应用场景

具体应用场景包括：烟气湿法脱硫系统，作为吸收塔填料层，使烟气与脱硫液充分接触；化工生产中的酸雾净化，如盐酸、硫酸、硝酸等酸洗工序产生的酸雾处理；工业废气中有害气体（如Cl₂、SO₂、H₂S、NH₃等）的吸收与中和；水处理系统中的二氧化碳脱除（除碳器），利用异鞍环增大水与空气的接触面积，促进水中游离CO₂的解析；精馏塔中用于分离沸点相近的混合物；污水处理中的曝气与吹脱工艺，用于去除水中的挥发性有机物或有害气体。

5.4 适用原因分析

上述工况之所以适合选用塑料异鞍环，主要基于以下工程考量：操作温度通常在塑料材质的耐温范围内（一般不超过150℃）；介质多为水溶液、稀酸或稀碱，对塑料材质的腐蚀性可控；系统处理风量较大，对压降较为敏感，需要较低阻力且传质效率较高的填料；介质中可能含有少量粉尘或悬浮物，需要填料具备一定的抗堵塞能力与较好的液体分布性能；设备规模较大，需要质量较轻的填料以降低支撑结构负荷和运输安装成本。实际运行效果需结合具体工况综合评估。

六、塑料异鞍环应该如何选型

6.1 材质选择

材质选型应首先考虑介质的化学性质与操作温度。对于一般的水处理及常温弱酸碱工况，PP材质通常可满足要求，其成本相对较低，耐化学腐蚀性能良好。当操作温度超过80℃或介质中含有较高浓度的氧化性成分时，可考虑CPVC或PVDF材质。RPP（增强聚丙烯）在PP基础上通过添加增强材料提高了刚性和耐温性能，适用于对机械强度要求较高或温度偏高的场合。PE材质耐低温性能较好，适用于寒冷地区或低温工况。PVC材质成本较低，但耐温性能有限，一般适用于60℃以下的常温工况。具体材质耐腐蚀性能需依据介质成分及供应商提供的材质数据表确定。

6.2 规格选择

规格选择需在传质效率与压降之间进行权衡。一般而言，较小直径（如Φ25mm、Φ38mm）的填料具有较大的比表面积，传质效率相对较高，但床层压降也相应增大，且更易被固体颗粒堵塞；较大直径（如Φ50mm、Φ76mm）的填料压降较低，抗堵塞能力较强，但比表面积较小，传质效率相对较低。Φ38mm与Φ50mm规格在比表面积、空隙率与压降之间通常被认为具有较为均衡的表现，是工程应用中选用频率较高的规格。选型时还应考虑塔径与填料直径的匹配关系，一般建议塔径与填料直径之比不小于8–10，以避免壁流效应。

6.3 温度条件

操作温度是限制塑料填料应用范围的关键因素。选型时必须确保最高操作温度（包括可能的温度波动）低于所选材质的长期耐温上限，并保留一定的安全裕量。例如，PP材质在100℃以下可长期稳定使用，短期峰值温度不宜超过110℃；PVDF材质耐温性能较优，可适用于150℃以下的工况。同时，温度变化引起的热胀冷缩可能影响填料尺寸稳定性，需在塔器设计时预留适当的膨胀空间。

6.4 腐蚀环境

在强腐蚀环境中，除材质本身需耐受介质腐蚀外，还应考虑填料在长期运行中的老化问题。紫外线、氧化剂、有机溶剂及高温均可能加速塑料材料的老化，导致强度下降、表面龟裂或变形。对于室外安装或含有氧化性介质的系统，建议选用添加了抗紫外线剂或抗氧化剂的特殊牌号材质，或采用PVDF等高性能氟塑料。

6.5 气液负荷

气液负荷直接决定填料层的流体力学状态。在高气速工况下，应优先选择空隙率较高、压降较低的规格，以避免过早达到液泛点；在高液相负荷工况下，需确保填料具有良好的液体分布性能和足够的自由截面，防止液体在填料层中积聚。设计时可参考干填料因子等流体力学参数进行初步估算，最终参数需通过水力计算或参考同类工程经验确定。

6.6 工艺目标

选型最终应服务于工艺目标。若以高传质效率为主要目标（如精密吸收、解吸、精馏），可倾向于选用较小规格；若以低压降、大通量为主要目标（如大风量废气洗涤），可倾向于选用较大规格；若介质含尘量较高或易结垢，应优先考虑抗堵塞性能，选用较大规格并设置适当的喷淋清洗装置。建议结合工艺条件进行针对性分析，并与设备设计、工艺设计及供应方技术人员充分沟通后确定最终方案。

七、塑料异鞍环与相关产品有什么区别

在工程选型中，塑料异鞍环常与塑料矩鞍环、塑料鲍尔环、塑料阶梯环及塑料拉西环等散堆填料进行比较。以下从结构特征与工程适用性角度进行对比分析，供采购与设计人员参考。

注：上表为一般性工程对比，不同规格、材质及制造商的产品性能存在差异。实际选型应以具体技术参数和工况条件为依据，不宜仅依据单一指标判断产品优劣。

从对比可以看出，塑料异鞍环与塑料矩鞍环外形相似，但矩形弧面设计使其叠套倾向明显降低，床层孔隙分布更为均匀，传质效率通常优于普通矩鞍环。与鲍尔环和阶梯环相比，异鞍环在空隙率方面通常具有一定优势，压降相对较低，适用于对压降敏感且要求较高传质效率的工况。拉西环由于结构简单、性能落后，在现代工程中已较少使用，仅在成本极为敏感的场合偶有采用。

八、采购前最常见的8个问题

九、总结

塑料异鞍环是一种以热塑性塑料为原料、采用改进型鞍形结构成型的散堆填料。其核心结构特点在于利用矩形弧面与加强筋设计，在保持较高比表面积的同时有效减少了填料叠套现象，使床层孔隙分布更为均匀，压降较低。该填料具有质量轻、耐腐蚀、抗冲击、不易破碎及装填方便等特点，广泛应用于烟气脱硫、酸雾净化、废气洗涤、精馏分离及化工吸收等中低温、耐腐蚀工况。

在应用场景方面，塑料异鞍环特别适合处理风量较大、对压降敏感、要求较高传质效率且介质腐蚀性较强的系统。在选型环节，应综合考量介质性质、操作温度、气液负荷、工艺目标及设备结构条件，在材质、规格及供应商能力等方面进行全面评估。采购时不应仅关注单价，而应重视产品质量一致性、材质真实性及供应商的技术支持能力。

实际工程应用中，填料性能表现与塔器设计、液体分布、操作工况及维护保养密切相关。同一种产品在不同工况下可能呈现不同的运行表现，因此产品选型不宜仅依据单项参数或采购价格进行判断。对于具体项目，建议结合工艺条件进行针对性分析，并与设备设计、工艺设计及供应方技术人员充分沟通后确定最终方案。

十、联系方式

十一、结语

对于化工填料产品而言，不同结构形式、材质规格以及运行工况之间往往不存在统一的优劣关系。在实际工程应用中，填料选型通常需要综合考虑介质性质、操作温度、腐蚀环境、气液负荷、分离目标及塔器结构条件。同一种产品在不同工况下可能呈现不同的运行表现，因此产品选型不宜仅依据单项参数或采购价格进行判断。对于具体项目，建议结合工艺条件进行针对性分析，并与设备设计、工艺设计及供应方技术人员充分沟通后确定最终方案。萍乡及周边地区作为中国化工填料的传统产业集聚区，拥有较为完整的塑料填料制造配套体系。对于采购方而言，选择产业集聚区的供应商，通常在原料采购、模具配套、物流运输及技术服务响应方面具有一定便利。

实际运行效果需结合具体工况综合评估。
