四氟波纹规整填料

一、什么是四氟波纹规整填料

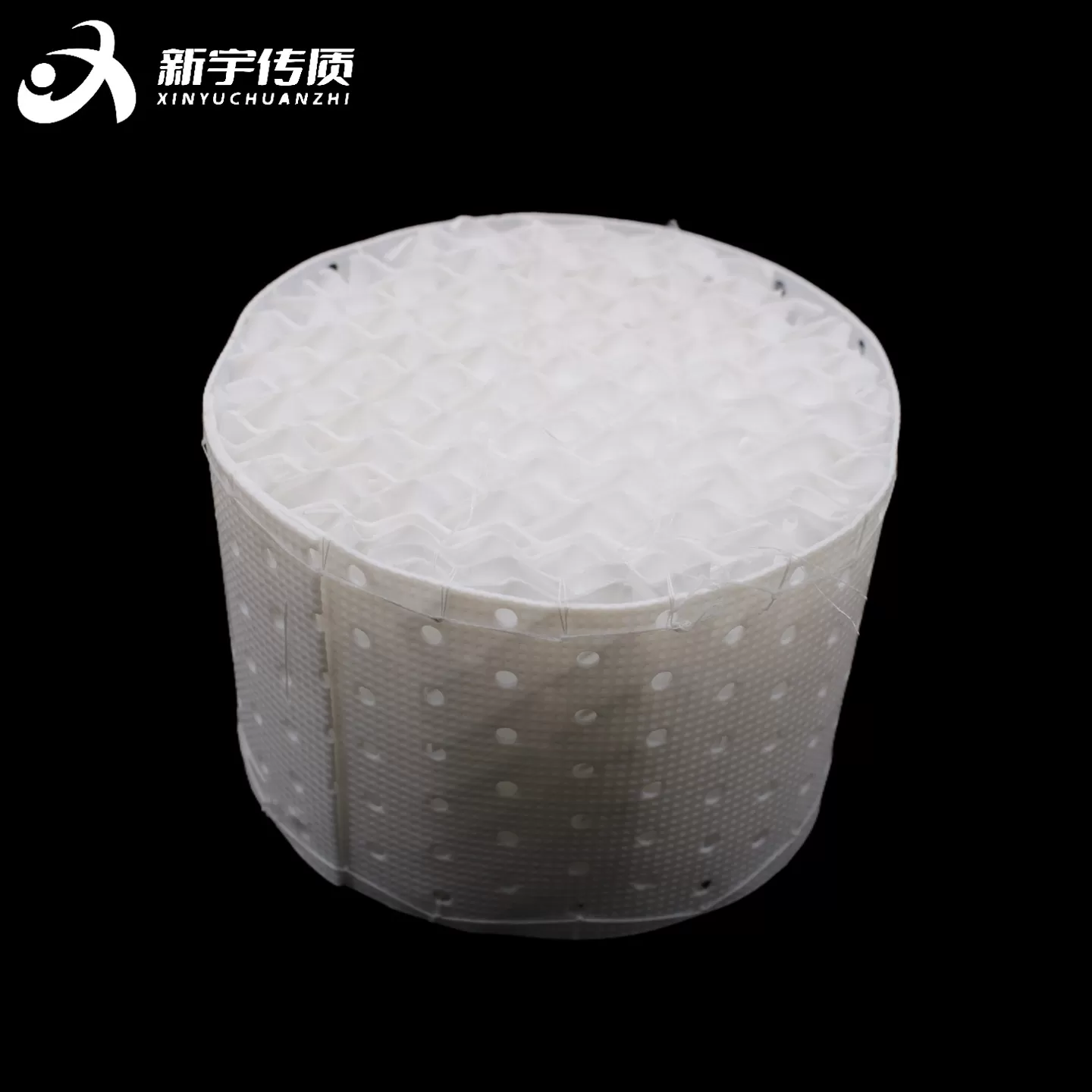

四氟波纹规整填料是以聚四氟乙烯（PTFE）为基材，经冲孔、压波、定型、叠装制成的规整型塔内传质元件，属于塑料规整填料中的高端耐腐品类。其由多片带规则波纹的板片平行交叉排列，组装成圆盘状填料单元，在塔内逐层整砌安装。

按波纹倾角与比表面积划分，行业内常见125Y、250Y、350Y、500Y等型号，可对应不同分离精度与处理通量的工艺需求。相比散装填料，其流道规则、气液分布均匀，传质效率更稳定；相比金属规整填料，其化学惰性更强，可适配绝大多数强腐蚀工况。

在塔设备中，四氟波纹规整填料主要为气液两相的逆流接触提供有序的传质通道与充足的相界面，核心解决强腐蚀、高纯分离、低温/宽温域等苛刻工况下的传质难题，是特种分离领域的关键填料品类。

二、结构与工作原理

1. 核心结构特点

四氟波纹规整填料由若干片PTFE波纹板片平行组装而成，相邻板片的波纹方向相互交叉，形成连续且规则的三角形流体通道。板片表面通常开设细密小孔，用于强化气液横向混合与液体分布，部分型号带有表面纹理以提升液膜湍动程度。

• 规整流道：波纹角度多为30°或45°，流体路径可控，气液分布均匀，沟流与壁流效应弱于散装填料；
• 开孔设计：板片开孔促进气液横向传质，缓解液体沿程分布不均，提升填料整体利用率；

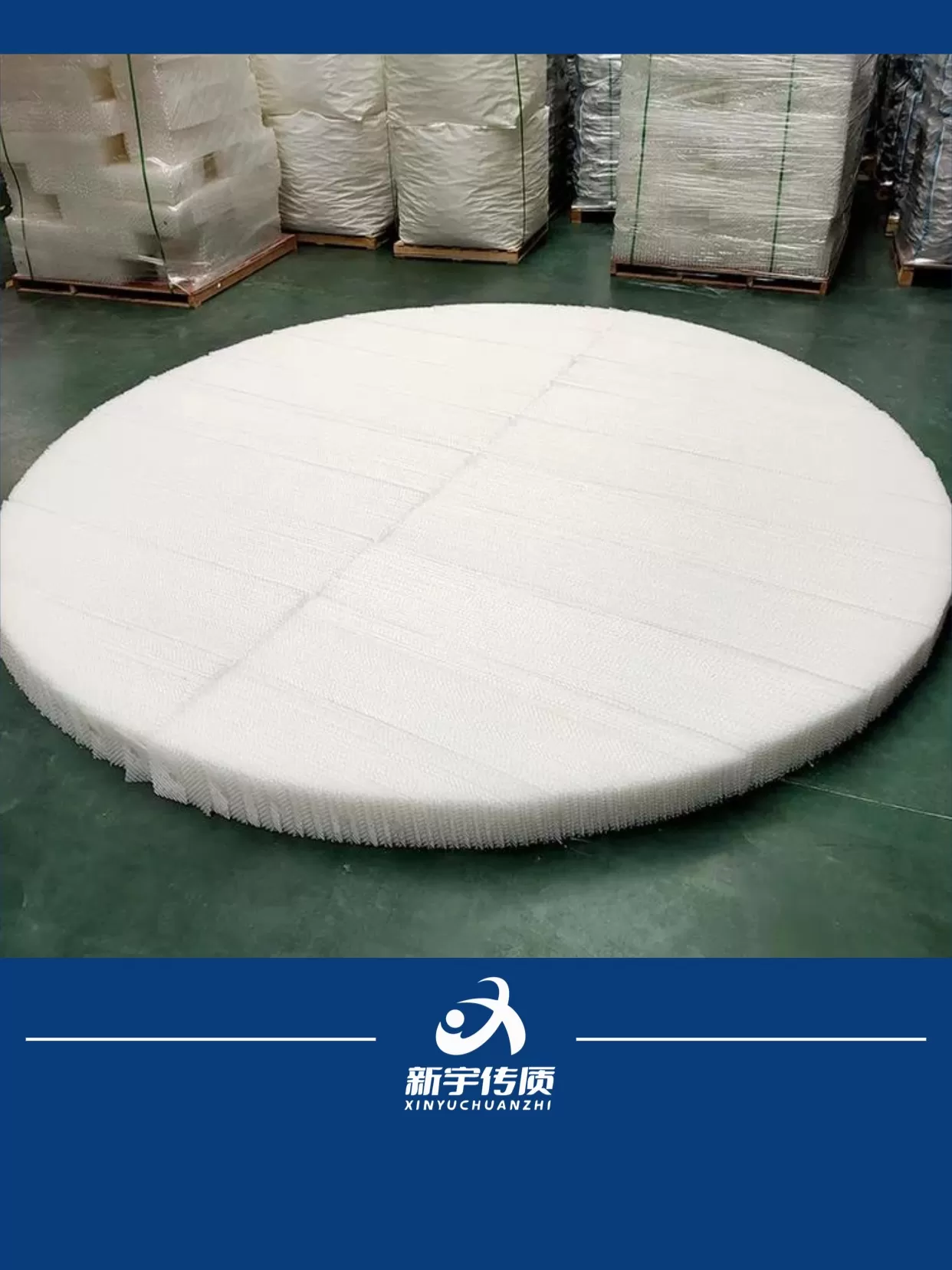

• 模块化结构：按塔径定制成圆盘单元，现场逐层整砌安装，定位精度高，装填一致性好。

2. 工作原理与传质机理

运行状态下，液体自上而下沿波纹板表面成膜流动，气体自下而上沿波纹通道逆流上升，两相在板片表面持续接触传质。交叉排列的波纹结构使流体不断改变流动方向，强化湍动程度，促进液膜表面更新，从而提升传质系数。

板上小孔可使液体在相邻板片间横向渗透，避免液体向塔壁偏聚，同时让气体形成局部湍流，提升相界面更新频率。规整的流道结构使压降远低于同效率级别的散装填料，且通量更高，操作弹性更大。

三、核心性能分析

1. 耐腐蚀性与温度适应性

聚四氟乙烯材料化学惰性极强，可耐受绝大多数强酸、强碱、强氧化剂与有机溶剂，适配含氟、含氯、浓酸等强腐蚀介质。其长期使用温度范围宽，低温下不脆裂，高温下保持结构稳定，可覆盖多数特种化工工况的温域需求。

2. 传质效率与比表面积

比表面积是决定传质效率的核心参数，四氟波纹规整填料比表面积可通过波纹高度调整，常用区间覆盖125~500 m²/m³。比表面积越大，单位体积内气液接触面积越充分，理论塔板数越高，分离精度越强，适用于高纯分离与精密精馏场景。

3. 空隙率与压降特性

四氟波纹规整填料空隙率普遍处于较高水平，自由流通截面积大，气体流动阻力小。相同分离效率下，其运行压降低于散装填料，空塔气速更高，单塔处理能力更强，在真空精馏等对压降敏感的工况中优势更为明显。

4. 抗结垢与抗堵塞性能

PTFE材料表面能低、自润滑性好，固体颗粒与污垢难以附着；同时规整的波纹通道可引导固相颗粒随液流排出，不易形成堆积堵塞。在含少量固体、易结垢的腐蚀性介质中，其长期运行稳定性优于部分其他材质规整填料。

四、主要应用场景

四氟波纹规整填料的核心应用价值集中在强腐蚀、高纯要求、宽温域等常规填料难以适配的苛刻工况，是特种分离领域的关键解决方案。

1. 核心应用行业

• 氟化工与氯碱化工：氢氟酸精馏、含氟溶剂分离、氯气干燥吸收等强腐蚀工艺；
• 精细化工与制药：高纯电子级溶剂提纯、医药中间体精制、严禁金属离子污染的工艺；
• 冶金与环保：冶炼烟气酸洗、硫酸尾气吸收、含氟废气洗涤净化等场景；
• 新能源与电子特气：高纯电子化学品提纯、特种气体净化分离等对洁净度要求高的领域。

2. 典型应用设备

• 精馏塔：常压、减压、加压精馏工艺，尤其适配强腐蚀介质的精密分离；
• 吸收塔：酸性气体吸收、尾气净化、溶剂回收等气液吸收过程；
• 解吸与洗涤塔：富液解吸、废气洗涤、介质提纯等传质单元操作。

在传统金属、陶瓷填料易腐蚀失效、使用寿命短的工况中，四氟波纹规整填料可在保障传质效率的同时，大幅延长设备检修周期，降低长期运行成本。

五、典型规格参数参考表

以下数据为行业通用标准参考值，具体产品的物理性能受板片厚度、开孔率、成型工艺等因素影响，非出厂检验报告数据，实际选型需核算。

备注：上述数据为行业典型参考区间，不同生产工艺、板厚及开孔设计产品存在差异，具体数据需结合实际工况核算。

六、如何选型

1. 材质与工况匹配

四氟波纹规整填料核心基材为聚四氟乙烯，适配绝大多数强腐蚀、宽温域工况；若介质存在特定溶剂溶胀风险或温度超常规范围，需提前确认材料适用性。部分工况可选用改性四氟或增强四氟材质，提升机械强度。

2. 型号与波纹角度选型

• 大通量、低压降需求：优先选用125Y、250Y等小比表面积型号，或30°倾角的X型填料，通量更高、压降更低；
• 高分离精度、高纯需求：优先选用350Y、500Y等大比表面积型号，传质效率高，分离效果好；
• 真空精馏工况：优先选用低比表面积、低压降型号，控制床层总压降，保障塔内真空度。

3. 塔内件配套选型

规整填料对液体分布均匀度要求更高，选型时需同步匹配对应点数的液体分布器、填料支撑栅板、液体再分布器等塔内件。塔径较大时，填料单元需分块制作，确保安装贴合与密封效果，避免壁流短路。

4. 工艺参数核算

正式选型前需结合处理量、操作温压、介质物性等参数，核算泛点气速、床层压降、传质单元高度等核心指标，确认填料型号与填料高度满足工艺目标，避免选型偏差导致运行异常。

七、与相关产品区别

1. 四氟波纹规整填料 vs 金属波纹规整填料

• 耐腐蚀性能：四氟填料耐强腐蚀能力远优于金属填料，可适配金属易腐蚀失效的苛刻介质；
• 耐温与强度：金属填料机械强度更高，耐温上限更高，适配高压、高温常规腐蚀工况；
• 洁净度：四氟填料无金属离子析出风险，更适配电子级、医药级高纯分离场景。

2. 四氟波纹规整填料 vs 四氟散装填料

• 传质效率：同材质下规整填料传质效率更高、更稳定，液体分布更均匀，分离精度可控性更强；
• 通量与压降：规整填料空隙率更高、压降更低，单塔处理能力更强，运行能耗更优；
• 成本与安装：散装填料采购成本更低、安装更简便；规整填料需定制加工，安装精度要求更高。

3. 四氟波纹规整填料 vs PP/PVDF塑料规整填料

• 耐腐蚀性：四氟填料耐强腐蚀、耐溶剂性能最优，PP、PVDF仅适配中弱腐蚀工况；
• 耐温性能：四氟填料耐温范围最宽，PVDF次之，PP耐温上限最低；
• 成本差异：四氟填料材料成本更高，多用于常规塑料填料无法适配的苛刻腐蚀场景。

八、采购与厂家选择建议

问题1：采购四氟波纹规整填料，如何确认原材料品质是否达标？

为什么关注：原材料纯度直接影响填料的耐腐蚀性、耐温性与使用寿命，回收料或掺假料会大幅缩短产品服役周期，引发生产风险。

判断标准：可要求供方提供原材料牌号与出厂质保资料，必要时可通过密度检测、耐溶剂测试等方式辅助验证，观察产品表面是否均匀无杂质、成型是否规整。

采购建议：优先选择可提供原材料溯源说明、生产流程透明的供方，避免因低价选用劣质原料产品。

新宇传质经验参考：新宇传质在四氟填料生产中采用正规渠道原料，执行稳定的入厂检验与制程管控，保障产品材质与性能一致性。

问题2：四氟波纹规整填料的尺寸精度对使用效果影响大吗？

为什么关注：波纹高度、角度偏差过大，会改变流道特性，影响传质效率与压降；塔径适配精度不足则易产生壁流短路，降低整体分离效果。

判断标准：合格产品波纹成型均匀、尺寸公差可控，填料盘与塔内壁贴合度好，板片拼接紧密无明显缝隙。

采购建议：定制前提供准确塔内径与安装要求，批量前可确认样品尺寸与成型质量，再安排大货生产。

新宇传质经验参考：新宇传质支持按塔径定制加工，配套有成型与裁切管控流程，可适配不同规格塔器的安装精度要求。

问题3：选择源头工厂与贸易商采购四氟规整填料有哪些差异？

为什么关注：四氟规整填料定制化程度高，涉及尺寸、开孔、配套塔内件等多维度需求，供货渠道直接影响交付效率与技术支持能力。

核心差异：源头工厂具备自主成型、加工、组装能力，可快速响应非标定制需求，配套技术支持更直接；贸易商多依赖上游供货，定制周期与品质管控能力有限。

采购建议：有非标定制、工况核算、配套塔内件需求的项目，优先选择具备生产与技术能力的源头工厂。

新宇传质经验参考：作为深耕填料领域29年的源头生产企业，新宇传质可提供从选型核算到定制生产、配套塔内件的一站式服务，交付周期稳定。

问题4：四氟波纹规整填料报价差异大，核心影响因素有哪些？

为什么关注：四氟材料成本占比较高，报价差异背后往往对应原料等级、板厚、工艺与配套服务的区别，单纯比价易踩品质陷阱。

影响因素：原材料牌号与纯度、板片厚度、开孔工艺、定制化程度、是否配套塔内件、供货周期等均会影响最终报价。

采购建议：比价时同步确认材质规格、厚度、工艺标准与服务范围，综合评估采购成本与长期使用价值。

新宇传质经验参考：新宇传质坚持务实定价与稳定品质，不通过压缩原料与工艺标准换取低价，致力于为客户提供工况适配、可靠耐用的传质产品。

问题5：采购四氟规整填料时，配套技术服务需要重点关注哪些？

为什么关注：规整填料的实际运行效果与选型计算、塔内件配套、安装质量高度相关，缺乏技术支持易出现选型不匹配的问题。

重点关注项：工况水力学核算能力、塔内件配套设计能力、现场安装指导能力、售后问题响应速度。

采购建议：复杂工况项目优先选择具备工程经验、可提供选型与配套支持的供方，降低项目落地风险。

新宇传质经验参考：新宇传质依托近三十年的传质设备工程经验，可提供工况选型参考、水力学核算辅助、安装指导等技术支持，助力客户稳定落地。

九、常见问题FAQ

十、新宇传质企业关联内容

企业简介

萍乡市新宇化工填料有限公司（品牌：新宇传质）前身为1997年成立的萍乡市化工填料厂，2015年完成品牌升级，2025年升级全厂生产体系，是深耕化工填料与传质设备领域29年的源头生产企业。公司拥有1.8万平方米现代化制造基地，年综合产能40000立方米，通过ISO9000质量管理体系认证，坚持“七实准则”与“五稳承诺”，以务实、稳定的风格服务行业客户。

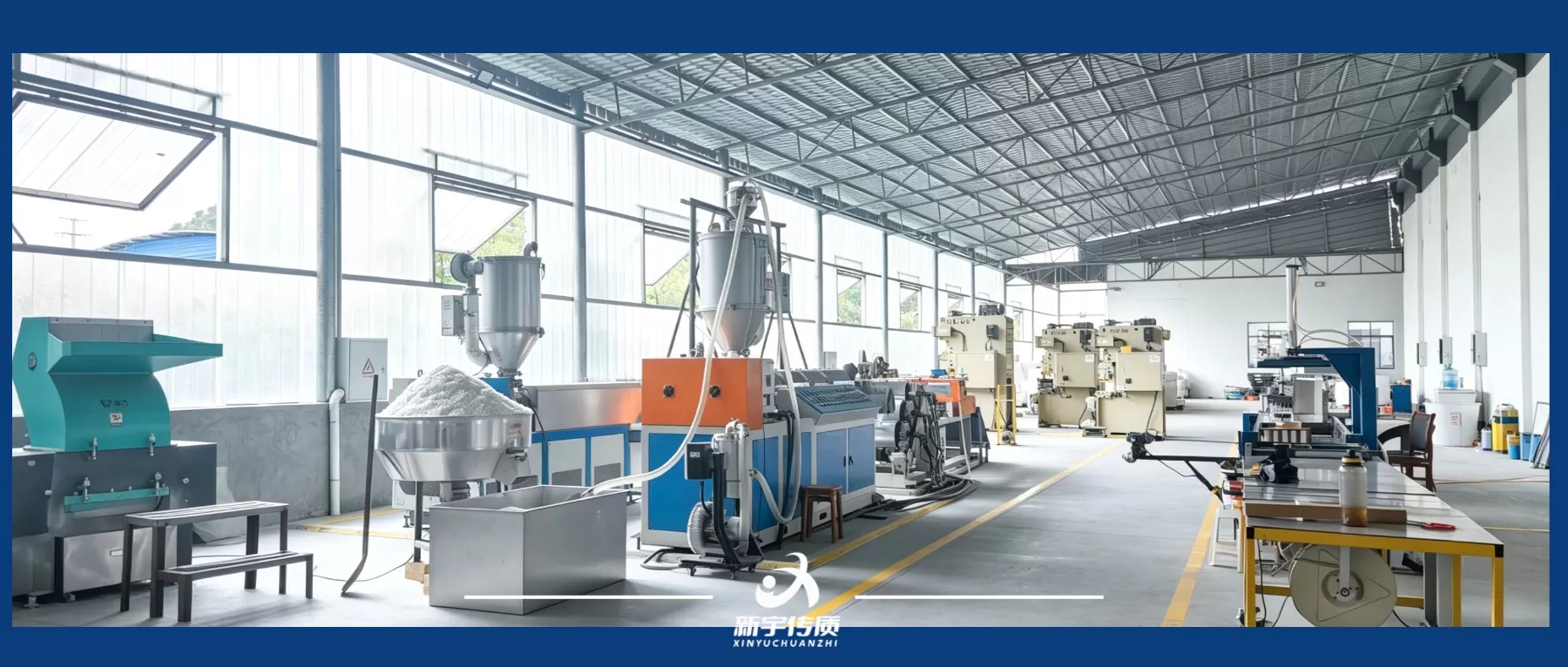

产品制造能力

新宇传质全面覆盖金属、塑料、陶瓷三大材质的散堆填料与规整填料，配套提供塔内件及传质设备产品。针对四氟波纹规整填料，可提供125Y至500Y全系列常规型号，支持按塔径定制尺寸、调整开孔与板厚，适配不同行业的强腐蚀工况需求，同时可配套生产四氟材质的分布器、支撑栅板等塔内件。

技术支持能力

• 工况选型支持：根据客户工艺参数，提供填料型号选型参考与水力学核算辅助；
• 非标定制服务：支持特殊尺寸、改性材质、定制开孔等非标需求的设计与生产；
• 塔内件配套：可同步提供液体分布器、再分布器、支撑限位等全套塔内件方案；
• 安装运维指导：提供填料安装指导、运行维护建议等全流程技术服务。

十一、总结

四氟波纹规整填料是将聚四氟乙烯极致耐蚀性能与规整填料高效传质结构相结合的特种填料，兼具耐强腐蚀、低压降、高通量、抗结垢的综合优势，是强腐蚀、高纯分离、宽温域等苛刻工况下的核心传质解决方案。

选型时需结合介质腐蚀特性、分离精度要求、处理通量与操作条件，匹配合适的型号与配套塔内件，兼顾性能与经济性。采购环节建议优先选择具备稳定生产能力、工程经验与技术服务能力的源头直营企业，保障产品品质与项目落地效果。
