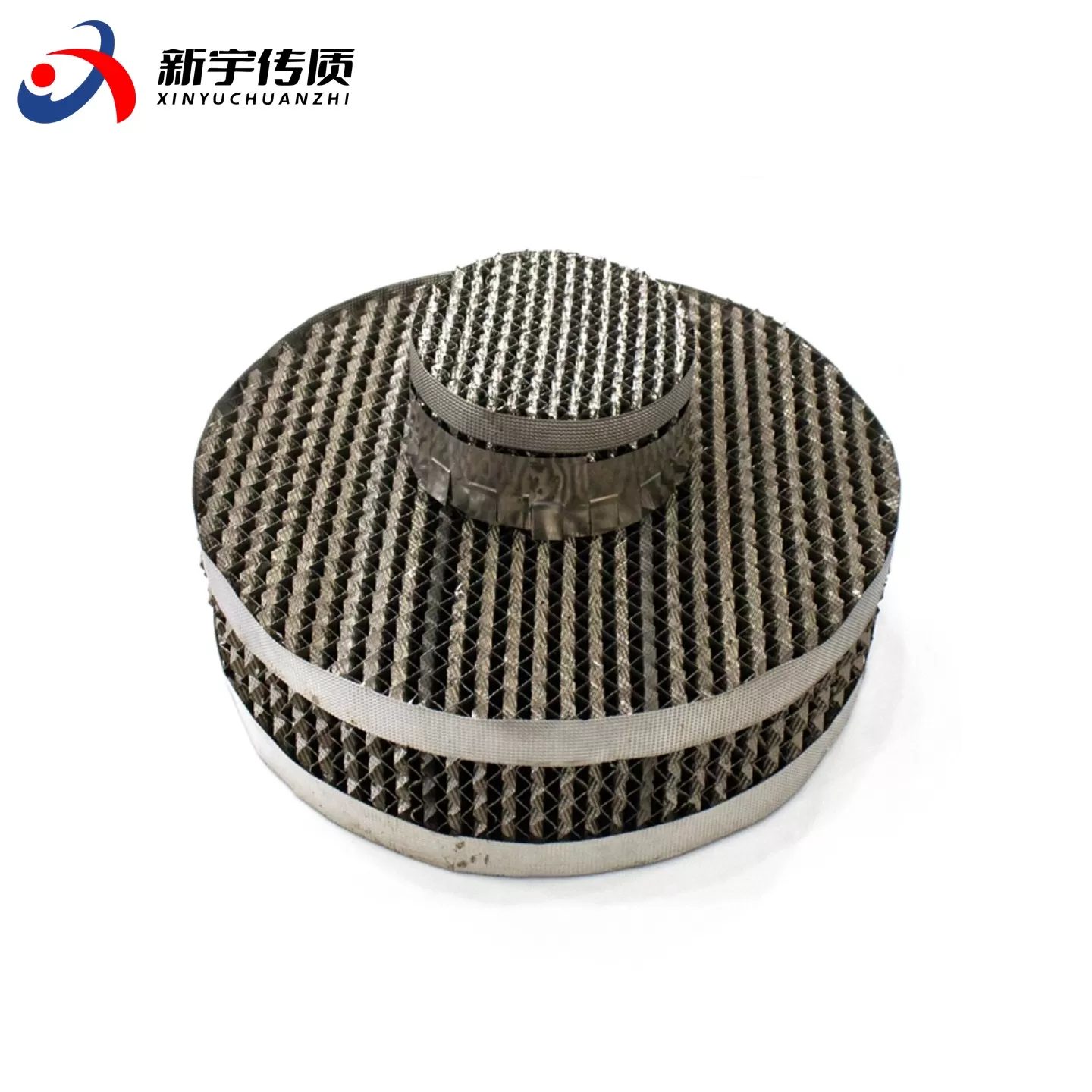

1. 什么是金属波纹规整填料

金属波纹规整填料是一种由金属薄板（厚度通常为0.1～0.5mm）经冲压、轧制或编织成波纹结构，再按特定角度交错排列组装而成的高效传质设备。它属于规整填料中应用最广的垂直波纹填料类型，在塔内按均匀几何图形排布、整齐堆砌，规定了气液流路，改善了沟流和壁流现象。

在塔设备中，金属波纹规整填料承担着气液两相传质的核心功能。液体从塔顶经分布器喷淋到填料表面并沿波纹通道流下，气体从塔底上升并与液体在填料表面逆流接触，完成热量与质量的交换。与散堆填料相比，金属波纹规整填料因其结构规整、流道均匀，传质效率通常高出30%～50%。

金属波纹规整填料按材质可分为不锈钢（304、304L、316L、2205双相钢等）、钛合金、哈氏合金等类别；按结构形态可分为孔板波纹填料、丝网波纹填料、刺孔板波纹填料等。其规格型号通常以数字加字母表示，数字代表比表面积（m²/m³），字母X和Y分别代表波纹倾角30°和45°。

2. 结构与工作原理

2.1 结构特点

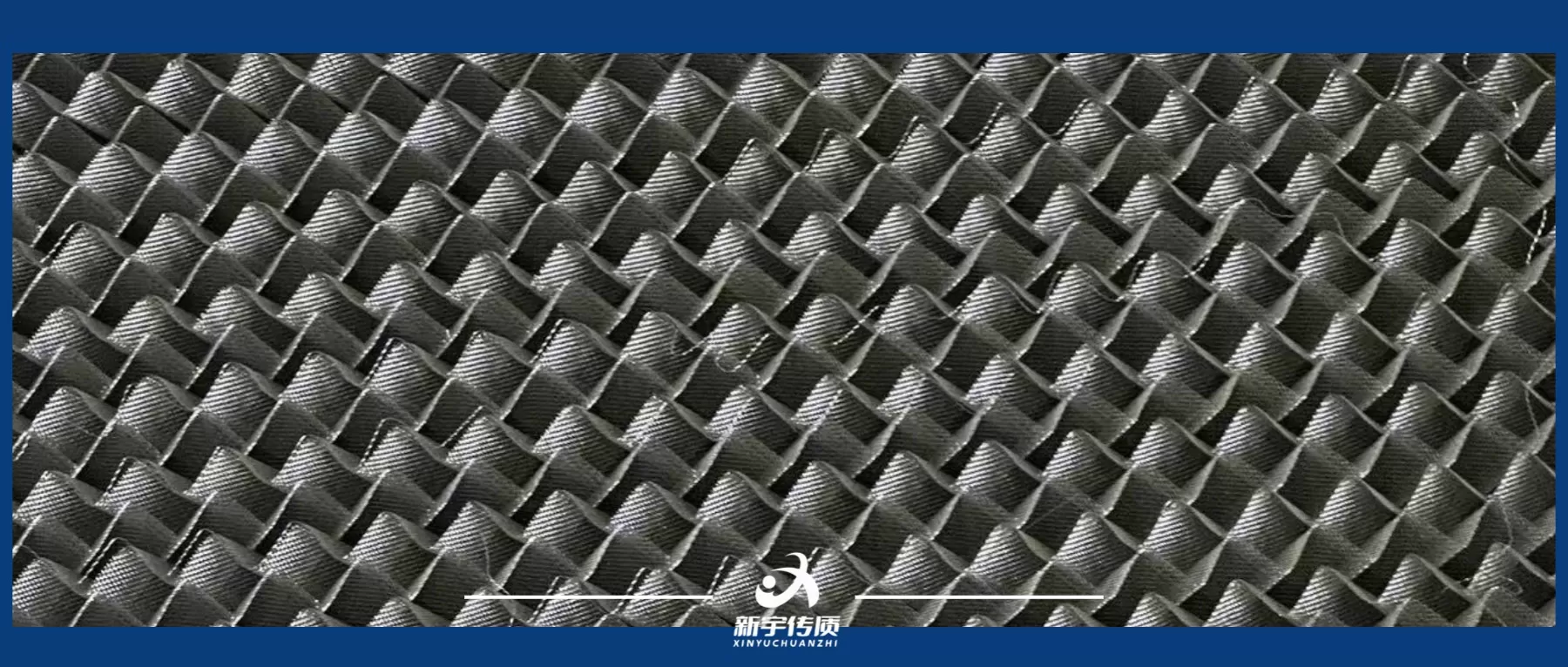

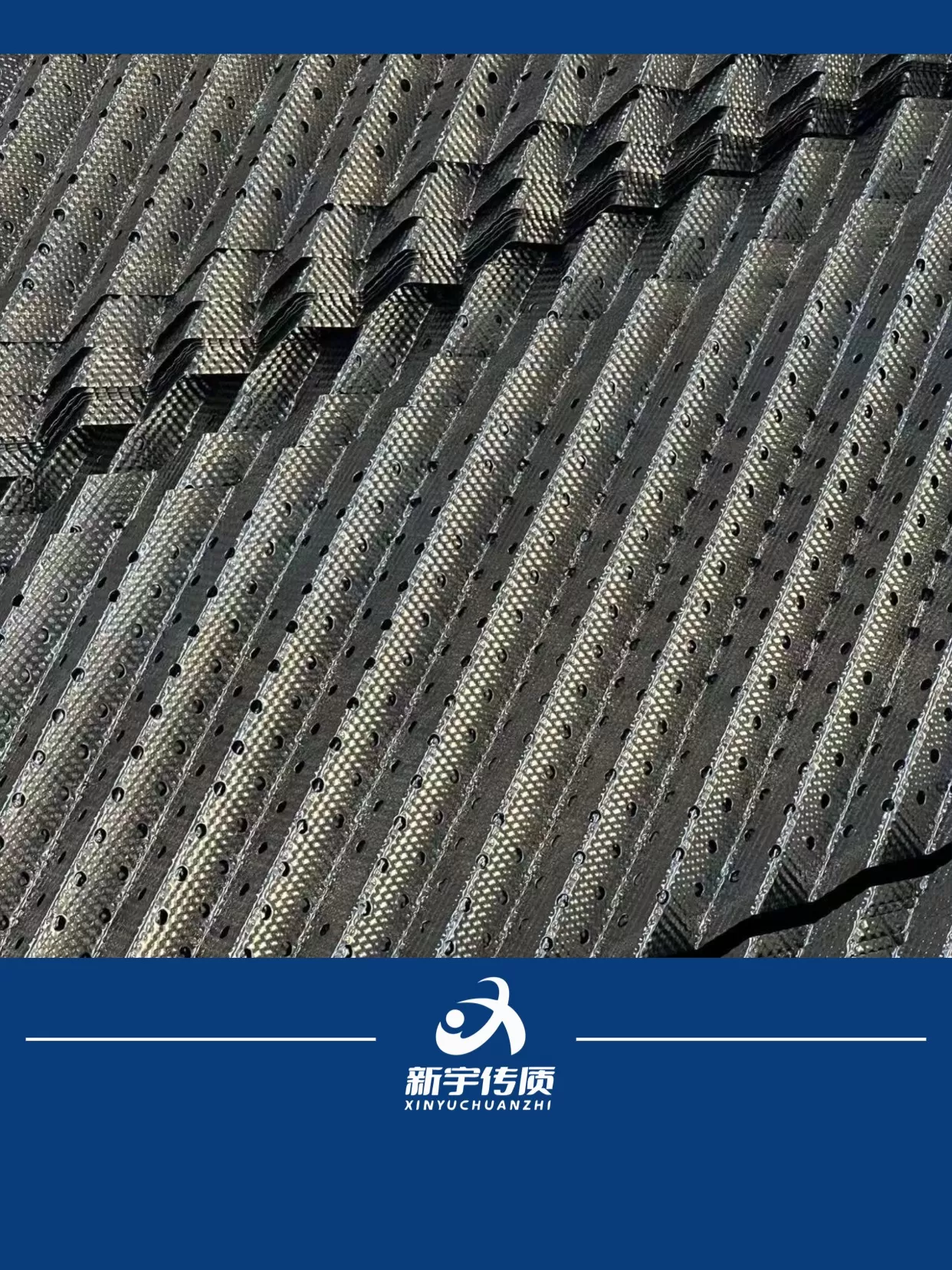

金属波纹规整填料的核心结构由若干波纹片按特定方式组装而成。每片波纹板片上压制成均匀的波纹形状，相邻波纹片之间呈一定角度交错排列（常见30°或45°）。在塔内安装时，上下两盘填料交错90°叠放，形成规整的Z字形气流通道。

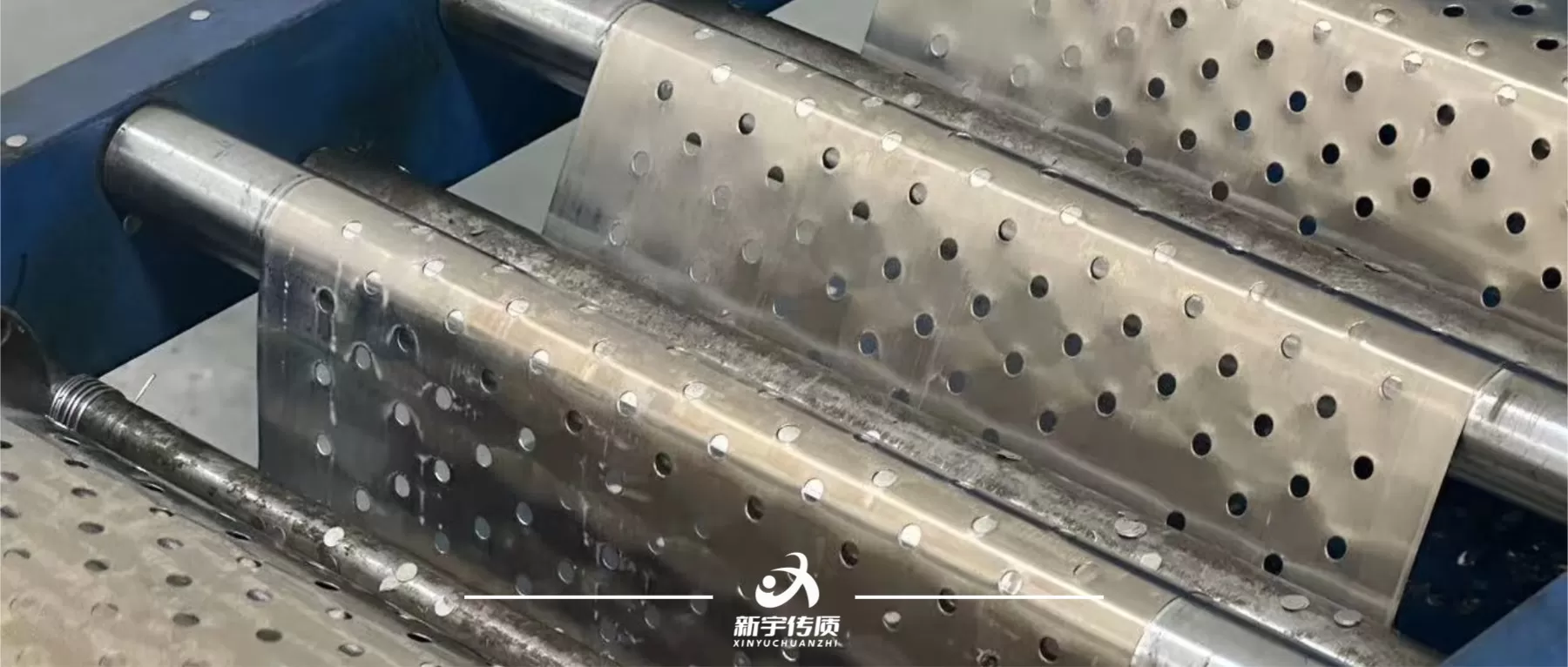

以孔板波纹填料为例，其在金属薄板表面冲制小孔（如φ4mm左右的小孔及细缝），再轧制小纹与大波纹后组装而成。这些小孔具有多重功能：一是促进液体在填料表面的均匀分布和润湿；二是有助于降低气体压降；三是增强气相的径向混合与湍动。

金属丝网波纹填料则采用金属丝网编织后压制成波纹片，比表面积更高、持液量更低，但造价相对较高、强度相对较低。

2.2 工作原理

金属波纹规整填料的工作基于气液逆流接触传质的基本原理。液体从塔顶经液体分布器均匀喷洒至填料层顶部，在重力作用下沿波纹板片表面形成连续液膜向下流动。气体从塔底进入，穿过填料层的空隙向上运动。气液两相在填料表面充分接触，完成组分传递——液相中的挥发性组分进入气相，气相中的重组分被液相吸收。

波纹结构的设计使得气液两相在每一个波纹交叉点发生重新分布与混合，有效避免了沟流和壁流现象。相邻层波纹通道90°交错排列的结构，强制气液在每个交叉点重新分布，大幅提高了传质效率。

3. 核心性能分析

3.1 传质效率

金属波纹规整填料的传质效率用每米填料层理论板数来衡量。不同型号的理论板数差异显著：125Y型约为1.0～1.5块/m，250Y型约为2.0～3.0块/m，350Y型约为3.0～4.5块/m，500Y型可达4.5～6.0块/m。丝网波纹填料的理论板数更高，BX500型可达4～5块/m，CY700型可达8～10块/m。这一性能指标远高于散堆填料，意味着在达到相同分离要求时，规整填料塔的高度可以显著降低。

3.2 压力降

金属波纹规整填料因流道规整、气液分布均匀，具有较低的压力降。典型数据为：125Y型≤150Pa/m，250Y型≤200Pa/m，350Y型≤250Pa/m，500Y型≤300Pa/m。低压力降特性对于真空精馏等对压降敏感的操作尤为重要，可有效降低真空系统能耗。

3.3 通量（处理能力）

金属波纹规整填料的空隙率高达85%～98%。高空隙率意味着更大的气体流通截面积和更高的处理能力。F因子（气相动能因子）是衡量通量的重要参数，金属波纹规整填料的F因子通常在1.5～3.5 m/s·(kg/m³)^0.5范围内。塔径适用范围广泛，最小塔径80～200mm，最大直径可达13m。

3.4 抗堵能力与操作弹性

孔板波纹填料因其板片表面开孔设计，具有一定的抗堵塞能力，适用于含少量固体颗粒或易聚合物的物系。与丝网波纹填料相比，孔板波纹填料的抗堵性能更优。金属波纹规整填料的操作弹性较大，放大效应不明显，在负荷波动较大的工况下仍能保持较好的分离效果。

4. 主要应用场景

4.1 精馏分离

金属波纹规整填料在精馏操作中应用最为广泛，涵盖常减压精馏、催化裂化分馏、甲醇精馏、乙醇-水分离、芳烃抽提等工艺。在石油炼制领域，常用于常减压蒸馏塔、催化裂化分馏塔；在煤化工领域，广泛用于甲醇精馏塔。

4.2 吸收与解吸

在气体净化与溶剂回收工艺中，金属波纹规整填料常用于CO₂、H₂S、Cl₂等气体的吸收塔，以及溶剂回收塔、酸雾吸收塔等。其低压降特性特别适合处理大流量气体。

4.3 真空精馏与热敏性物系

金属丝网波纹填料因比表面积高、持液量低、压降小，特别适用于真空精馏和热敏性物系的分离，如香料提纯、抗生素提纯、同分异构体分离等。

4.4 扩能改造

在现有塔器扩能改造项目中，金属波纹规整填料因其通量大、效率高的特点，可在不改变塔径的条件下显著提高处理能力或分离纯度。相比同规格板式塔，处理能力可提升约40%。

5. 典型规格参数参考表

以下为金属孔板波纹规整填料（Y型，波纹倾角45°）的典型参数范围，供选型参考：

6. 如何选型

6.1 材质选择

材质选择需综合考虑介质腐蚀性、操作温度、经济性等因素：

• 304不锈钢：适用于一般有机溶剂、低温油气工况，长期使用温度≤300℃。
• 304L不锈钢：适用于含微量硫化氢、湿酸性环境，如催化裂化分馏塔、气体脱硫。
• 316L不锈钢：适用于含氯化物、酸性介质工况，长期使用温度≤350℃。
• 2205双相钢/钛材/哈氏合金：适用于强腐蚀性或高温（钛材可耐受500℃以上）的极端工况。

6.2 型号（比表面积）选择

比表面积的选择取决于分离精度要求：

• 粗分离或大通量场景（如石油初馏）：选用125Y型。
• 中等精度分离（如常规精馏、吸收）：选用250Y型或350Y型。
• 高精度分离（如高纯度产品制备、真空精馏）：选用500Y型或丝网波纹填料。

6.3 波纹倾角选择

• X型（30°）：压降更小，适合对压降敏感或气体处理量大的工况。
• Y型（45°）：传质性能更好，适合对分离效率要求较高的工况。

6.4 操作条件适配

• 高压工况（如1.0MPa以上）：需选用加厚片材（0.3～0.5mm）以提升抗压强度。
• 真空工况：建议选用比表面积250～300m²/m³的型号，兼顾低压降与分离效率。
• 高粘度或含悬浮物物系：应选择波纹间距较大的型号（8～15mm），避免堵塞。

7. 与相关产品区别

7.1 金属波纹规整填料 vs. 散堆填料

规整填料与散堆填料（如鲍尔环、矩鞍环等）的主要区别在于结构有序性与传质效率。规整填料在塔内按均匀几何图形排布，气液流道规则、可预测，传质效率通常比散堆填料高30%～50%。散堆填料则呈无序堆积状态，气液分布随机性较强，但安装简便、维护成本较低。在高压精馏和高液体流率工况下，部分研究表明散堆填料可能表现更优。

7.2 孔板波纹填料 vs. 丝网波纹填料

两者同属金属波纹规整填料，但结构和性能侧重不同：

• 孔板波纹填料：以金属薄板冲孔后轧制波纹而成，强度高、抗堵能力强、造价较低，适用于常压和中等真空度的精馏与吸收。
• 丝网波纹填料：以金属丝网编织后压制成波纹，比表面积更高、理论板数更多、持液量更低，但造价较高、强度较低，适用于高精度分离和热敏性物系的真空精馏。

7.3 金属波纹规整填料 vs. 陶瓷/塑料波纹规整填料

三类材质各有适用场景：

• 金属波纹填料：强度高、耐热性好（304不锈钢可达300℃）、通量大，适用于高温、高压及一般腐蚀工况。
• 陶瓷波纹填料：化学稳定性优异（耐强酸、强碱）、耐高温（可达1000℃以上），但脆性大、抗冲击性差。
• 塑料波纹填料：质轻、耐腐蚀、成本低，但使用温度通常不超过80～100℃。

8. 采购与厂家选择建议

在采购金属波纹规整填料时，建议从以下维度对供应商进行评估：

8.1 材质来源与质量控制

判断标准：询问供应商是否采用一级钢厂（如宝钢、太钢等）的冷轧不锈钢板，是否可提供材质单。优质的原材料是填料长期稳定运行的基础。

建议：要求供应商在供货时附带材质证明及PMI（材料可靠性鉴别）检测报告。

8.2 加工精度与工艺能力

判断标准：波纹高度公差是否控制在±0.2mm以内，框架垂直度误差是否≤1mm/m。高精度加工确保填料安装后气液分布均匀。

建议：在条件允许时，可对供应商进行工厂考察，了解其生产设备和质量管理体系。

8.3 技术配套能力

判断标准：供应商是否能够提供针对具体工况的选型建议、水力学校核及塔内件配套方案。

建议：优先选择具备完整技术服务体系（含塔内分布器、支撑栅板、收集器等全套塔内件配套能力）的供应商。

8.4 交付能力与产能

判断标准：了解供应商的年产能、生产周期及过往项目交付记录。

建议：对于工期紧张的项目，优先选择产能充足、有同类项目交付经验的厂家。

8.5 长期合作与售后服务

判断标准：供应商是否具备长期稳定的经营历史和售后技术响应能力。

建议：关注供应商的企业经营年限、行业口碑及是否具备持续的技术支持能力。

9. 常见问题FAQ

10. 新宇传质与金属波纹规整填料

萍乡市新宇化工填料有限公司（品牌：新宇传质）深耕化工填料与传质设备领域近三十年（前身为原萍乡市化工填料厂，1997年建厂），是一家集研发、生产、销售于一体的源头生产企业。

在金属波纹规整填料领域，新宇传质具备以下能力：

• 原材料管控：采用宝钢、太钢等一级钢厂冷轧不锈钢板（304、304L、316L、2205双相钢等），附材质单。
• 制造工艺：精密辊压+冲压成型，波纹高度公差控制在±0.2mm以内。产品严格执行HG/T 21559.1-2013《不锈钢孔板波纹填料》化工行业标准。
• 产能保障：1.8万平方米现代化制造基地，年综合产能40000立方米化工填料，具备稳定的供货能力。
• 配套能力：可配套提供塔内分布器、支撑栅板、收集器等全套塔内件。
• 非标适配：接受非标尺寸定制（标准盘径Φ100/200/300/500/1000mm，可定制）。

新宇传质以“七实准则”（用料实、工艺实、参数实、交付实、质量实、做人实、根基实）和“五稳承诺”（品质稳、工艺稳、产能稳、供货稳、合作稳）为企业文化内核，致力于为客户提供务实、稳定、长期主义的传质设备解决方案。

11. 总结

金属波纹规整填料是一种以金属薄板经冲压、轧制成波纹结构并交错组装而成的高效传质设备，具有结构规整、传质效率高、压降小、通量大、操作弹性好等特点。按材质可分为不锈钢、钛合金、哈氏合金等；按结构可分为孔板波纹、丝网波纹、刺孔板波纹等类型。

产品广泛应用于精馏、吸收、萃取等单元操作，覆盖石油炼制、化工、煤化工、天然气净化、制药、环保等多个行业。选型时需综合考虑材质适配性、比表面积、波纹倾角、操作条件等因素，在分离效率与通量之间找到平衡点。

采购金属波纹规整填料时，建议重点关注供应商的原材料来源、加工精度、技术配套能力、交付能力与售后服务等维度。

作为一家深耕传质设备领域近三十年的生产企业，新宇传质专注于金属、塑料、陶瓷填料及塔内件的研发与制造，致力于为客户提供工况适配、稳定可靠的填料产品与技术支持。
