金属散堆填料 · 阶梯环（CMR）
短身低阻·点接触·比鲍尔环更节能高效
高径比1:2、一端锥形翻边、环壁开窗内伸叶片
通量↑15‑25%、压降↓30‑40%、效率↑10‑15%
经过验证的工程效果
处理通量提升25%
短身+大翻边+高孔隙结构
比金属鲍尔环处理能力显著提升
压降降低40%
点接触、定向排列、气路更顺畅
风机能耗大幅下降，真空精馏更稳定
耐高温·长寿命
不锈钢长期≤450℃、碳钢≤350℃
强度高不易变形，寿命8‑10年
产品概述

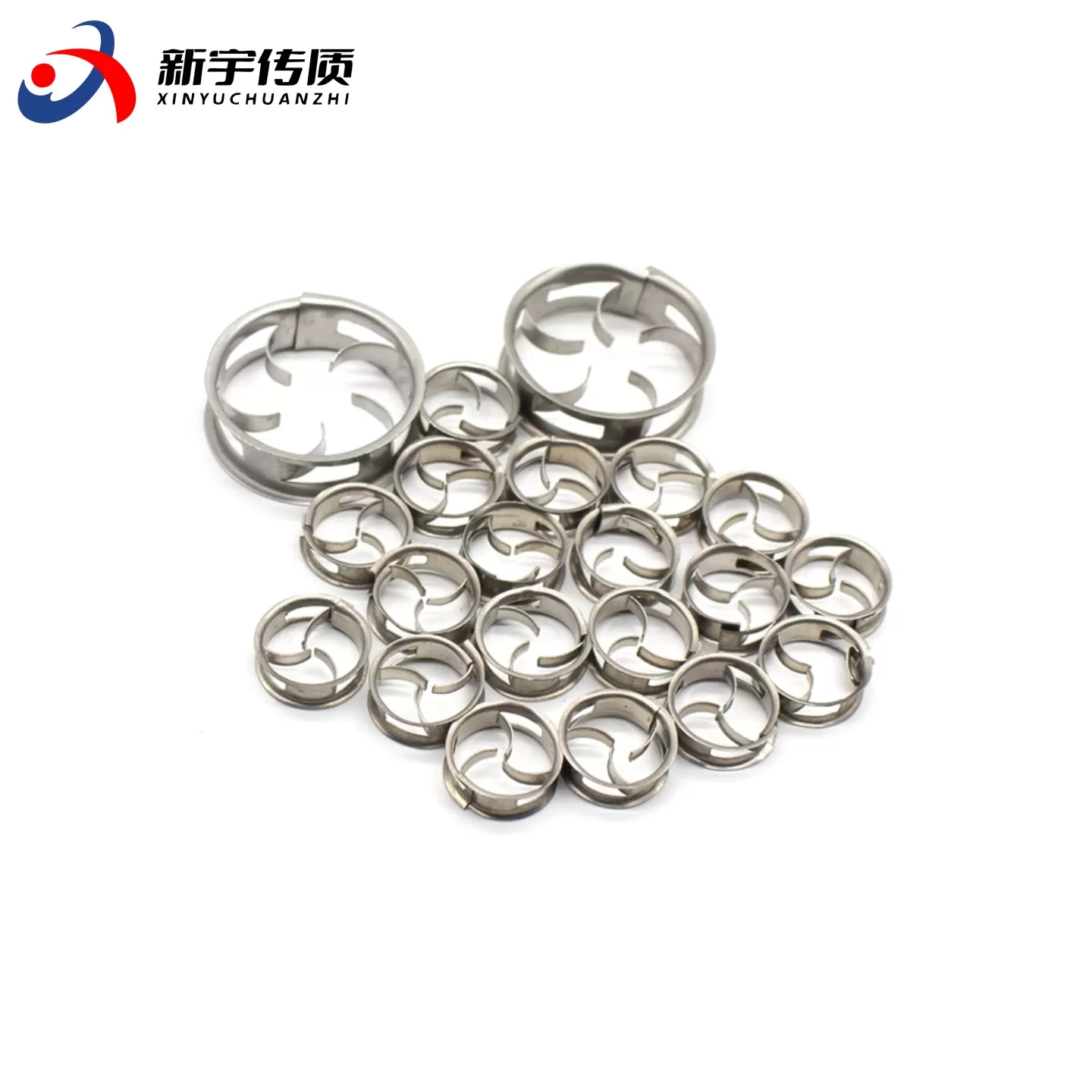

金属阶梯环（CMR 阶梯环）是**英国传质公司开发、对鲍尔环革命性升级的高效散堆填料**。 采用**优质碳钢/不锈钢带材**精密冲压、卷制、内筋焊接成型；核心结构为**高径比1:2（高度=直径/2）、一端锥形翻边、环壁多层开窗、内伸弯曲叶片**。 产品严格执行**HG/T 21557.1‑1995（碳钢）、HG/T 21557.2‑1995（不锈钢）、HG/T 4374‑2012**；不锈钢材质遵循**GB/T 3280‑2015**，尺寸、公差、材质成分**全项对标国标**。
阶梯环彻底解决传统环形填料**压降高、通量小、气液分布不均、易叠套、壁流严重**等痛点。 三大结构优势：**1:2短身**缩短气路、降低阻力；**锥形翻边**增强强度、点接触不乱堆；**开窗内筋**强化湍动、促进液膜更新。 相比金属鲍尔环：**通量↑15‑25%、压降↓30‑40%、传质效率↑10‑15%**；特别适合**真空精馏、热敏物料、高压吸收、老塔扩能改造**。
新宇传质近三十年实体制造，**七实工艺**严控每道工序：材质光谱复检、冲压无毛刺、焊接牢固、尺寸全检、抗压强度测试、防锈包装，确保**批次稳定、强度达标、传质一致、工程可靠**。
权威技术依据
产品执行化工部HG/T 21557.1/2‑1995、HG/T 4374‑2012；材质执行GB/T 3280‑2015。 传质、压降、通量数据参考**中石化上海工程有限公司《化工工艺设计手册》**及天津大学传质实验室文献，可直接用于塔器设计与水力核算。
七实制造，根深柢固
将"七实文化"融入金属阶梯环：用料实、工艺实、参数实、交付实、质量实、做人实、根基实。
- 正品304/316L/碳钢带材，光谱复检材质
- 1:2高径比+锥形翻边，一体冲压成型
- 尺寸100%全检，抗压强度达标，无毛刺不变形
五稳交付，长久相伴
品质稳、工艺稳、产能稳、供货稳、合作稳，做高效金属填料可靠长期伙伴。
- 常规规格现货，48小时快速发货
- 年产能40000立方米，承接大型石化项目
- 荣盛、科元等大型石化长期战略供应商
技术参数表
严格对标HG/T 21557行业标准，实测数据可直接用于工程设计
| 规格(mm) | 外径×高×壁厚(mm) | 比表面积(m²/m³) | 空隙率(%) | 堆积密度(kg/m³) | 干填料因子(m⁻¹) |
|---|---|---|---|---|---|
| Φ25 | 25×12.5×0.5 | 221 | 95 | 383 | 257 |
| Φ38 ★热销 | 38×19×0.6 | 153 | 96 | 325 | 173 |
| Φ50 | 50×25×0.8 | 109 | 96 | 308 | 123 |
| Φ76 ★热销 | 76×38×1.2 | 72 | 96 | 306 | 81 |
备注：
- 上表为304不锈钢基准值；316L、碳钢、钛材参数略有差异
- 支持Φ16‑Φ76全系列非标规格、特殊壁厚定制
- Φ38/Φ50/Φ76常备现货，下单后48小时内发货
材质与适用工况
| 材质类型 | 长期使用温度 | 耐腐蚀等级 | 典型应用场景 |
|---|---|---|---|
| 304不锈钢 | ≤450℃ | 中等酸碱、中性、有机溶剂 | 石油精馏、合成氨脱碳、VOCs回收、一般吸收塔 |
| 316L不锈钢 | ≤450℃ | 强酸碱、氯离子、高温腐蚀 | 精细化工、医药中间体、海水淡化、高温酸性工况 |
| 碳钢(Q235) | ≤350℃ | 中性、弱腐蚀、干燥气体 | 化肥工业、煤化工、干燥塔、低温低压吸收 |
| 钛材(TA2) | ≤500℃ | 极强耐腐蚀、耐海水、耐氯 | 海水淡化、氯碱工业、高纯化学品分离 |
推荐选用金属阶梯环的工况
- 真空精馏：热敏性、易聚合物料（如维生素、香料、溶剂回收）
- 石油化工：催化裂化、加氢精制、芳烃抽提、减压塔扩能改造
- 煤化工：甲醇洗、变换气脱碳、氨回收塔、高压吸收/再生系统
- 环保脱硫：电厂/钢厂烟气脱硫塔、酸雾洗涤塔、VOCs净化塔
- 老塔技改：金属鲍尔环/拉西环升级，通量↑25%、压降↓40%、节能降耗
