HG/T 3986-2016标准 高效传质·低压降
塑料散堆填料 · 海胆环
环壁开窗·内伸舌叶·气液分布均匀
独特的海胆状多舌叶结构，强制液体再分布
通量提升30%，压降降低20%，传质效率提高15%
经过验证的工程效果
30%
通量提升30%
相比同规格鲍尔环，处理能力显著提高
允许空塔流速达2.5m/s以上
20%
压降降低20%
舌叶导流结构优化气体通道
大幅降低风机能耗
15%
传质效率提高15%
多点液体再分布，减少壁流效应
塔高可降低10%-15%

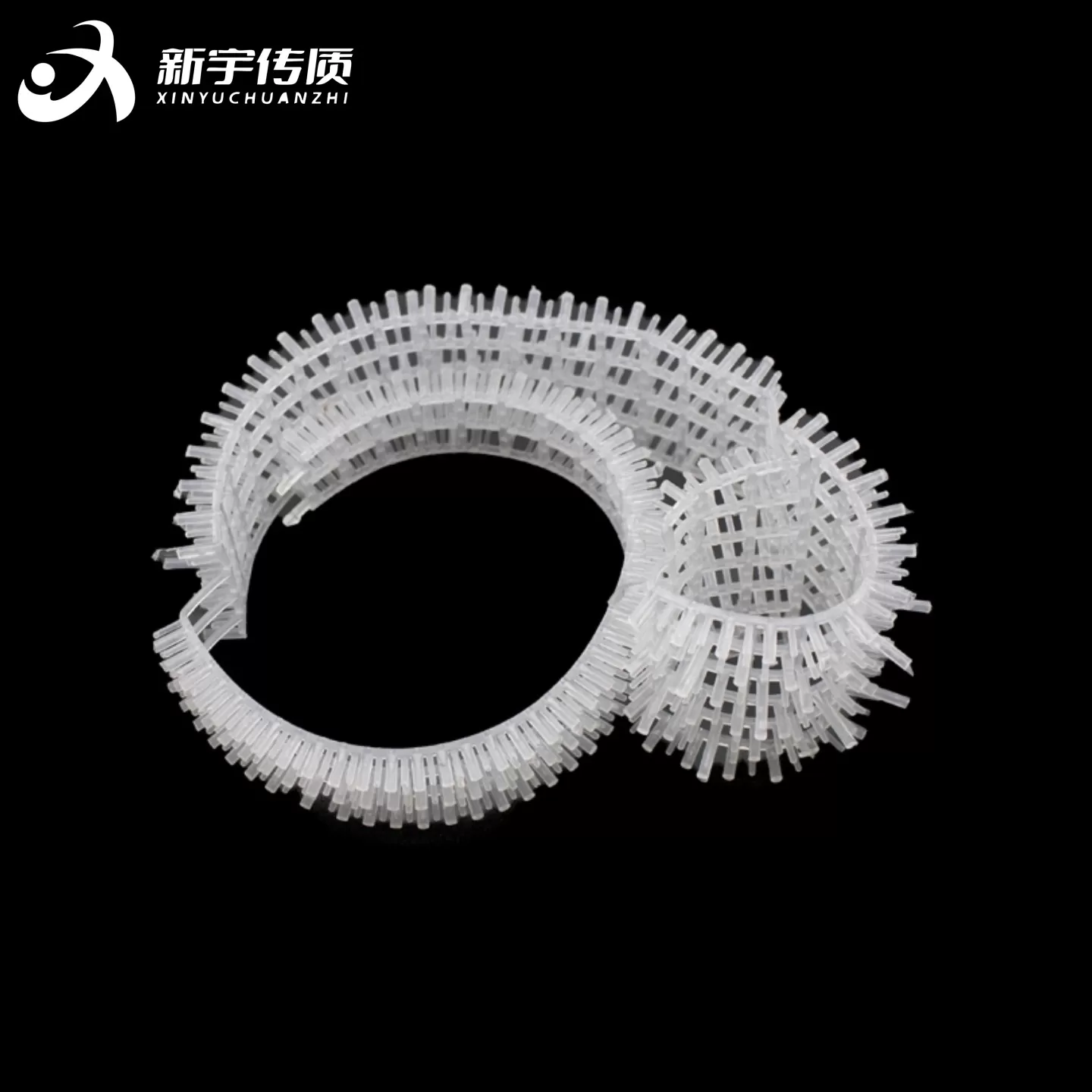

产品概述
塑料海胆环填料是以PP、RPP、PVC、CPVC、PVDF等工程塑料为原料，经精密注塑成型的高效散堆填料， 严格执行HG/T 3986-2016《塑料塔填料技术条件》国家标准。 其独特的环壁开窗与内伸舌叶结构，形如海胆，在填料层内形成无数个液体收集与再分布点， 有效消除沟流与壁流，在吸收、解析、萃取和洗涤等传质过程中表现出优异的低压降、高通量和高传质效率。
权威技术依据
本产品性能参数充分对标《化工工艺设计手册》(中石化上海工程有限公司编)中收录的经典传质数据， 流体力学与传质效率参数具备扎实的工程应用根基，可直接用于塔器设计核算。
七实制造，根深柢固
将"七实文化"注入每一只海胆环：用料实、工艺实、参数实、交付实、质量实、做人实、根基实。
- 纯原生原料，零再生料添加
- 40,000m³联合车间精密生产
- 参数真实，不虚标不夸大
五稳交付，长久相伴
品质稳、工艺稳、产能稳、供货稳、合作稳，做客户长期放心的填料合作伙伴。
- 常规品48小时内发货
- 年产能40,000立方米
- 与荣盛、科元等长期合作
技术参数表
严格对标HG/T 3986-2016国家标准，所有参数均为全新料实测值
| 规格型号(mm) | 外径(mm) | 比表面积(m²/m³) | 空隙率(%) | 堆积密度(kg/m³) | 干填料因子(m⁻¹) |
|---|---|---|---|---|---|
| Φ38 | 38 | 220 | 92.5 | 68 | 85 |
| Φ50 ★热销 | 50 | 185 | 93.0 | 58 | 65 |
| Φ76 | 76 | 132 | 94.0 | 48 | 45 |
备注：
- 以上参数为PP材质全新料实测值，RPP/PVC/CPVC/PVDF材质参数略有不同
- 可根据客户需求定制阻燃(UL94 V0级)、抗紫外线等特殊性能产品
- 新宇传质现货储备：Φ50/Φ76规格常备库存，48小时内发货
材质与适用工况
| 材质 | 长期使用温度 | 适用介质 | 典型应用场景 |
|---|---|---|---|
| PP(聚丙烯) | ≤100℃ | 大多数酸、碱、盐溶液，海水 | 尾气吸收、水洗塔、冷却塔 |
| RPP(增强聚丙烯) | ≤120℃ | 同PP，机械强度更高 | 中温吸收塔、高负荷洗涤塔 |
| PVC(聚氯乙烯) | ≤60℃ | 酸、碱、盐溶液，氯气 | 电镀酸洗、氯气干燥 |
| PVDF(聚偏氟乙烯) | ≤140℃ | 强酸、强碱、强氧化剂 | 高纯度化学品精馏、苛刻腐蚀环境 |
推荐选用海胆环的工况
- 要求低压降、高通量的吸收/解析塔
- 液体负荷变化大的工况，需要良好操作弹性
- 容易产生壁流的较小直径塔器
- 需强化气液接触的酸性气体洗涤（SO₂, HCl, HF等）
- 炼油厂碱洗、水洗工段
