塑料 Q 帕克 (Q-Pack) 散堆填料 | 极致抗堵 高效传质 | 执行 HG/T 3986-2016 标准
产品概述

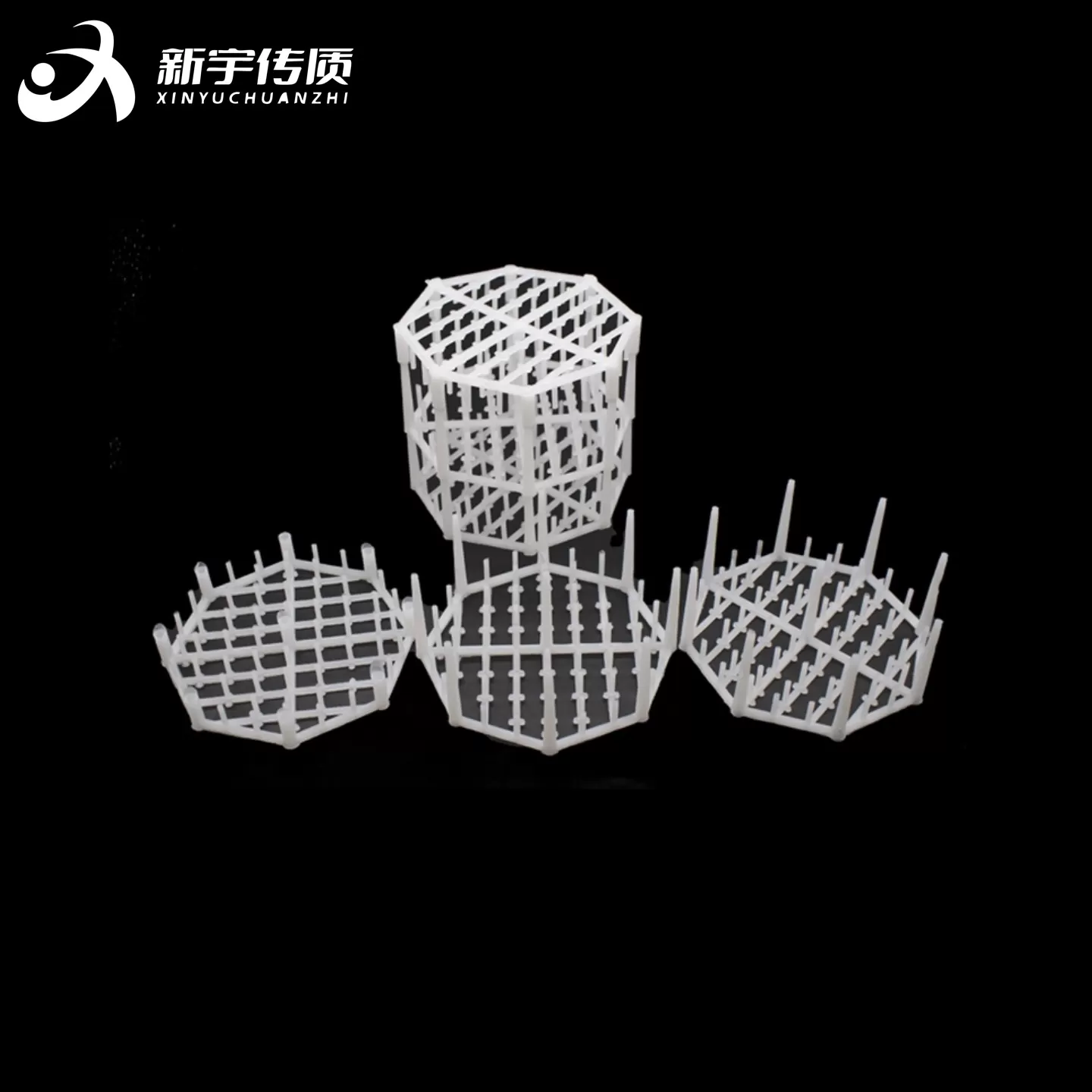

塑料 Q 帕克填料 (又称球帕克、Q-Pack 填料) 是以 PP、RPP、PVDF 等工程塑料为原料，经高精度注塑一体成型的新一代高效散堆填料，符合HG/T 3986-2016《塑料塔填料》国家标准。其独特的正八边形柱状三层立体滴点结构与开放式网格流道设计，彻底解决了传统填料易堵塞、传质效率低、能耗高的行业痛点，是目前大型洗涤塔、气体吸收装置与老塔技改升级的首选塑料填料。
核心性能优势（数据对比传统鲍尔环）
- ✅ 极致抗堵，自洁性能优异：开放式网格结构无封闭空间，固体颗粒可随液体自由通过，在含固量 10%-15% 的高含尘工况下可连续运行 3-5 年无需大规模清洗，检修频率降低 70% 以上
- ✅ 超高通量，处理能力强：空隙率高达 96.3%，允许空塔流速达 2.5m/s 以上，比同规格鲍尔环通量提高 25%-30%，老塔技改仅需更换填料即可提升处理能力
- ✅ 极低压降，节能效果显著：干填料因子仅 23m⁻¹，比同规格鲍尔环压降低 40%-50%，可显著减少风机和水泵的运行能耗，综合能耗降低 30% 左右
- ✅ 高效传质，设备投资省：每立方米含 38.8 万个有效滴点，喷淋液被打散成微米级小液滴，等效气液接触面积提升 2 倍，完成相同传质效率所需填料高度降低 20%，可减小塔器直径与占地面积
- ✅ 永不套叠，性能稳定：正八边形柱状结构长径比约 0.86，乱堆时自动形成定向排列，不会产生相互套叠现象，有效避免沟流与壁流，长期运行性能不衰减
- ✅ 重量轻，安装维护简便：PP 材质堆积密度仅 33.7kg/m³，是金属填料的 1/20，降低塔体结构负荷，安装与更换无需大型设备
技术参数表（严格对标 HG/T 3986-2016 标准）
| 规格型号(mm) | 外径 × 高度(mm) | 比表面积(m²/m³) | 空隙率(%) | 堆积密度(kg/m³) | 堆积个数(n/m³) | 干填料因子(m⁻¹) | 每立方滴点数(万个) |
|---|---|---|---|---|---|---|---|
| Φ50×45 | 50×45 | 180 | 95.5 | 42 | 11200 | 45 | 125 |
| Φ76×65 | 76×65 | 120 | 96.0 | 37 | 3200 | 30 | 210 |
| Φ95×82.5 | 95×82.5 | 85 | 96.3 | 33.7(PP)65.8(PVDF) | 1165 | 23 | 388 |
| Φ120×100 | 120×100 | 65 | 96.5 | 30 | 580 | 18 | 520 |
备注：
- 以上参数为全新料实测值，回收料产品性能会大幅下降
- 可根据客户需求定制阻燃 (UL94 V0 级)、抗紫外线等特殊性能产品
- 执行标准：HG/T 3986-2016《塑料塔填料》
材质与适用工况
主流材质性能对照表
| 材质 | 长期使用温度 | 拉伸屈服强度 | 适用介质 | 典型应用场景 |
|---|---|---|---|---|
| PP (聚丙烯) | ≤100℃ | ≥25MPa | 大多数酸、碱、盐溶液，海水，低浓度有机溶剂 | 常温废气洗涤、烟气脱硫、污水处理曝气 |
| RPP (增强聚丙烯) | ≤120℃ | ≥35MPa | 同 PP，机械强度更高，抗老化性能更好 | 中温废气处理、循环水冷却、海水淡化预处理 |
| CPVC (氯化聚氯乙烯) | ≤95℃ | ≥40MPa | 强酸强碱，氯气，氯化氢气体 | 电镀废水处理、氯碱化工废气吸收 |
| PVDF (聚偏氟乙烯) | ≤140℃ | ≥45MPa | 强酸、强碱、强氧化剂，卤素，有机溶剂 | 化工行业浓酸处理、强氧化性废气净化 |
绝对适用工况（官方推荐）
- 环保行业：钢铁厂烧结机脱硫、焦化厂煤气净化、VOCs 废气洗涤、氨气吸收、硫化氢脱除
- 化工行业：盐酸吸收、氯气干燥、气提塔、油水分离、中低温精馏
- 水处理行业：除二氧化碳、除氧、冷却塔、中和塔、海水淡化预处理
- 特殊工况：高含尘废气、易结垢介质、老塔扩容改造（无需改动塔体结构）
选型提示
- 严格遵循 "塔器内径与填料公称直径之比≥8:1" 的行业准则，防止壁流效应
- 直径≤800mm 的小型塔器选用 Φ50×45 规格，直径 1-3m 的中型塔器选用 Φ76×65 规格，直径≥3m 的大型塔器优先选用 Φ95×82.5 规格
- 含尘量 > 5% 的工况必须选用 Φ76×65 及以上规格，含尘量 > 10% 的工况推荐选用 Φ95×82.5 规格
应用案例
某钢铁厂 2×265m² 烧结机烟气脱硫项目
- 处理烟气量：160 万 m³/h
- 原用填料：Φ50 PP 鲍尔环，运行 1 年即出现严重堵塞，压降高达 1200Pa，脱硫效率下降至 85% 以下
- 更换填料：Φ95×82.5 PP Q 帕克填料，用量 1800m³
- 运行效果：脱硫效率稳定在 98% 以上，出口 SO₂浓度≤35mg/m³，运行压降≤350Pa，自 2022 年投运以来未发生堵塞现象，每年节省风机能耗约 120 万元
某化工公司盐酸吸收塔技改项目
- 原塔处理能力：5000m³/h，盐酸浓度 31%
- 技改方案：不改动塔体结构，仅将原 Φ38 PVC 鲍尔环更换为 Φ76×65 RPP Q 帕克填料
- 技改效果：处理能力提升至 6500m³/h，盐酸浓度稳定在 31.5% 以上，塔压降从 450Pa 降至 220Pa，运行能耗降低 40%
质量保证与服务
- 质量标准：严格执行 HG/T 3986-2016 国家标准，所有产品出厂前均经过尺寸偏差、外观质量、密度、拉伸强度等多项检验
- 检测报告：提供 CMA/CNAS 认证的第三方检测报告，可根据客户要求进行材质成分分析、耐腐蚀性测试等
- 质保期：产品质保期 12 个月，在质保期内如出现质量问题，免费更换或维修
- 技术服务：
- 免费提供塔器填料选型设计和压降、通量计算服务
- 免费提供 CAD 图纸和安装指导手册
- 可派技术人员现场指导安装和调试
- 7×24 小时技术支持，响应时间≤2 小时
