一、什么是金属散堆填料

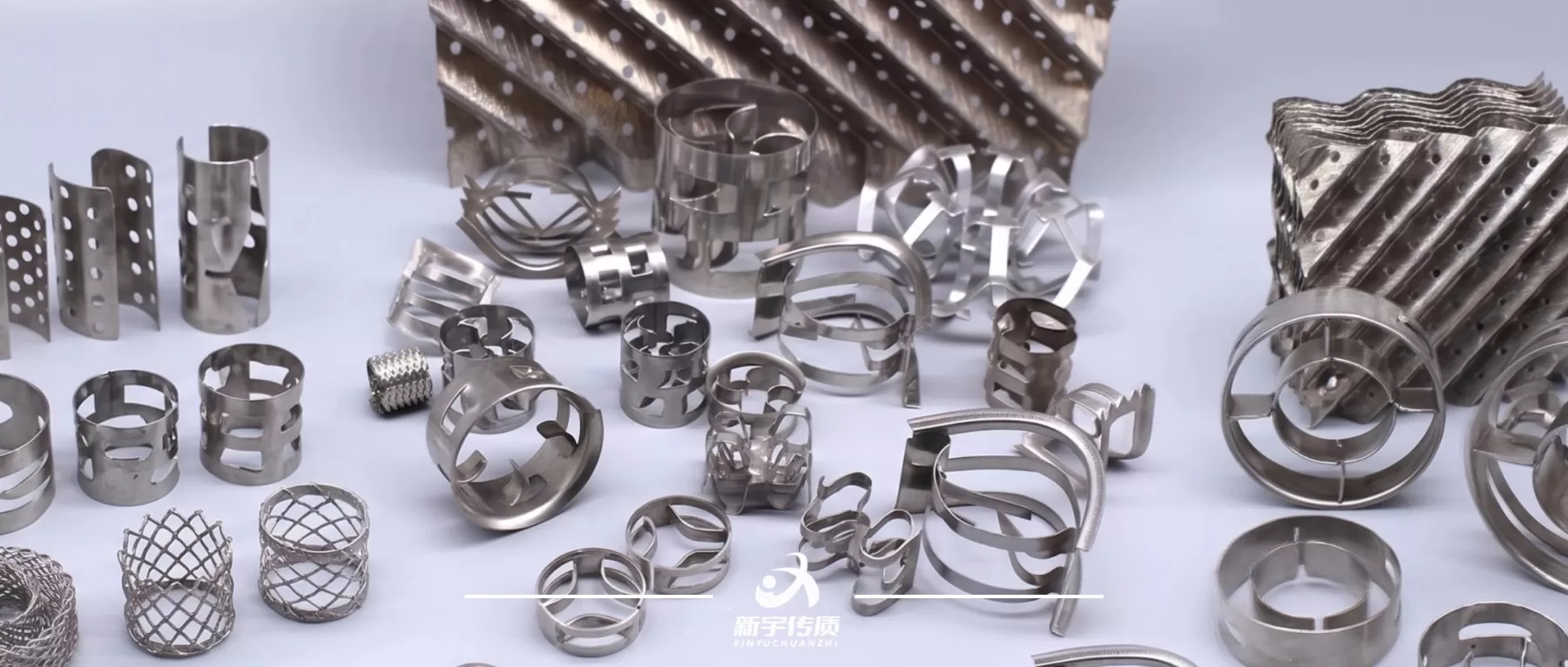

金属散堆填料是以碳钢、不锈钢、合金钢等金属材料通过冲压、焊接或模具成型制成的颗粒状、环状或鞍形传质元件，使用时无规则地堆填在塔器内部，形成气液两相接触的传质层。作为散堆填料的一大类别，金属散堆填料因机械强度高、耐温范围宽、通量大等特点，在精馏、吸收、解吸、洗涤、萃取等化工单元操作中应用广泛。常见的结构型式有金属鲍尔环、金属阶梯环、金属矩鞍环以及金属拉西环等。
从早期结构简单的拉西环，逐步发展到开窗鲍尔环、喇叭口阶梯环，再到结合环形与鞍形优点的矩鞍环，金属散堆填料的每一次结构优化都围绕着降低压降、提高空隙率、增强气液分布均匀性展开。在现代塔器设计中，金属散堆填料既是新建项目的重要选择，也常用于老旧塔器的扩产改造或性能提升。
二、金属散堆填料的结构与工作原理
金属散堆填料的结构设计核心在于通过几何形状的优化，增大气液有效接触面积，降低气体穿过填料层的阻力，同时促进液体的表面更新。以几种典型结构为例：
- 鲍尔环：在圆柱体壁上开设多个矩形窗口，并将窗口叶片向内弯折，使填料内外表面均能参与传质。气体与液体在窗口处产生强烈湍动，有效提高传质系数。
- 阶梯环：一端带有收缩的喇叭口结构，显著减少相邻填料间的叠合与架桥，通道更为顺畅，压降低，液体分布也更均匀。
- 矩鞍环：兼具环形和鞍形填料的优点，表面利用率高，液体成膜性好，且不易形成流动死区，在多种工况下表现出稳定的传质性能。

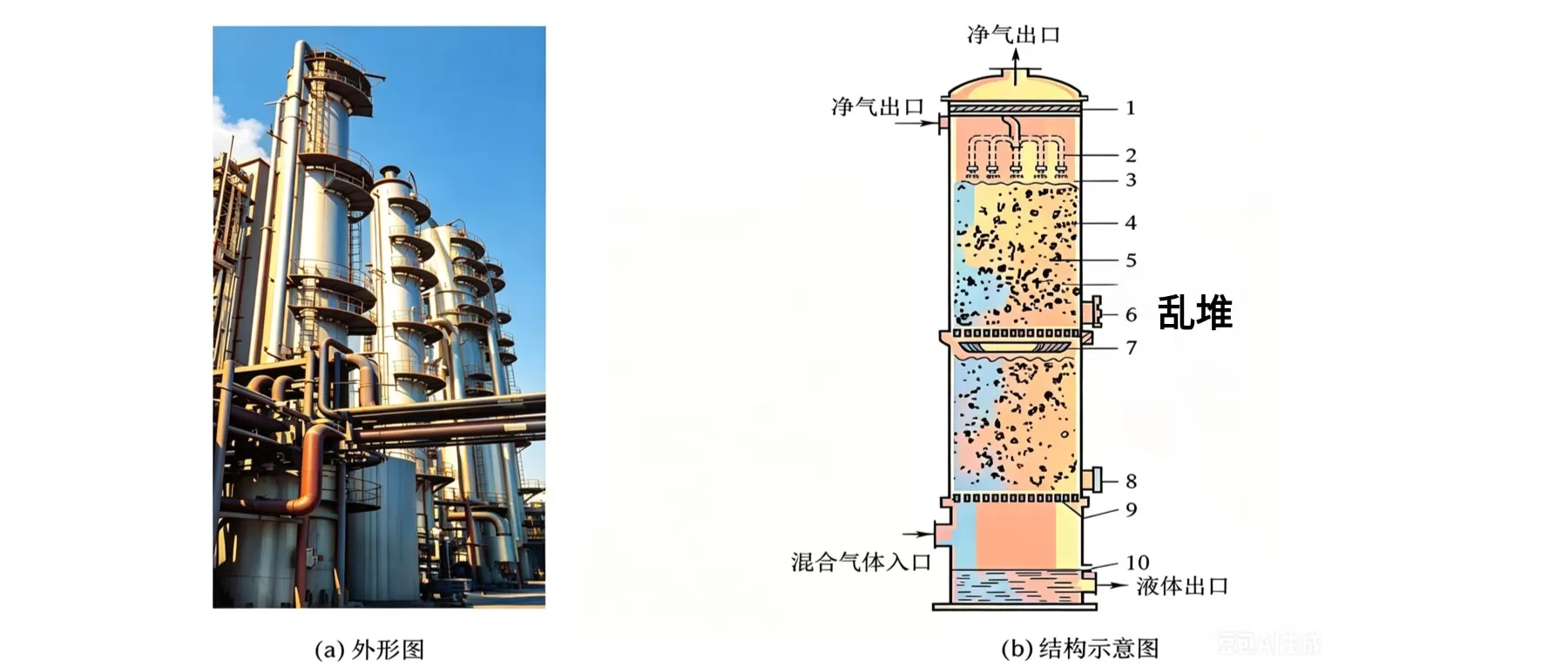

操作时，液体经分布器向下喷洒，在填料表面形成液膜；气体从塔底向上流动，在填料空隙中与液膜持续接触。气液相界面上的组分传递就是通过这种方式完成的。金属材质良好的润湿性和刚性，保证了液膜的均匀性和填料床层的结构稳定性，能够适应较高的气速和液体负荷。
三、金属散堆填料的核心性能分析
金属散堆填料的性能可从以下几个维度进行评价，不同规格和结构型式之间会存在差异，具体数据需结合产品型号及实际工况确认：
- 空隙率：金属填料壁薄、刚性好，通常具有较高的空隙率，有利于降低气体流动阻力，提高操作通量。
- 比表面积：合理开窗和曲面设计可在同等体积下提供较大的有效传质面积，有助于提升传质效率，但需与空隙率指标取得平衡。
- 压降特性：阶梯环和矩鞍环等开放式结构压降相对较低，适合对能耗较为敏感或大气量的应用场景；鲍尔环的压降表现则介于传统拉西环和新型散堆填料之间。
- 机械强度：金属材质赋予填料优异的抗压和抗冲击能力，即使在较高填装高度或温度、压力波动下，也不易出现变形或破碎。
- 耐温能力：不同金属材质的耐温范围差别较大。碳钢通常适用于300℃左右，304不锈钢可达500℃左右，316L及特殊合金可适应更高温度。
- 材质适应性：根据介质腐蚀特性，可选用碳钢、304、316L、双相不锈钢等多种材质，以平衡耐腐蚀性能与经济性。实际选材需结合操作温度、介质成分及浓度综合评估。

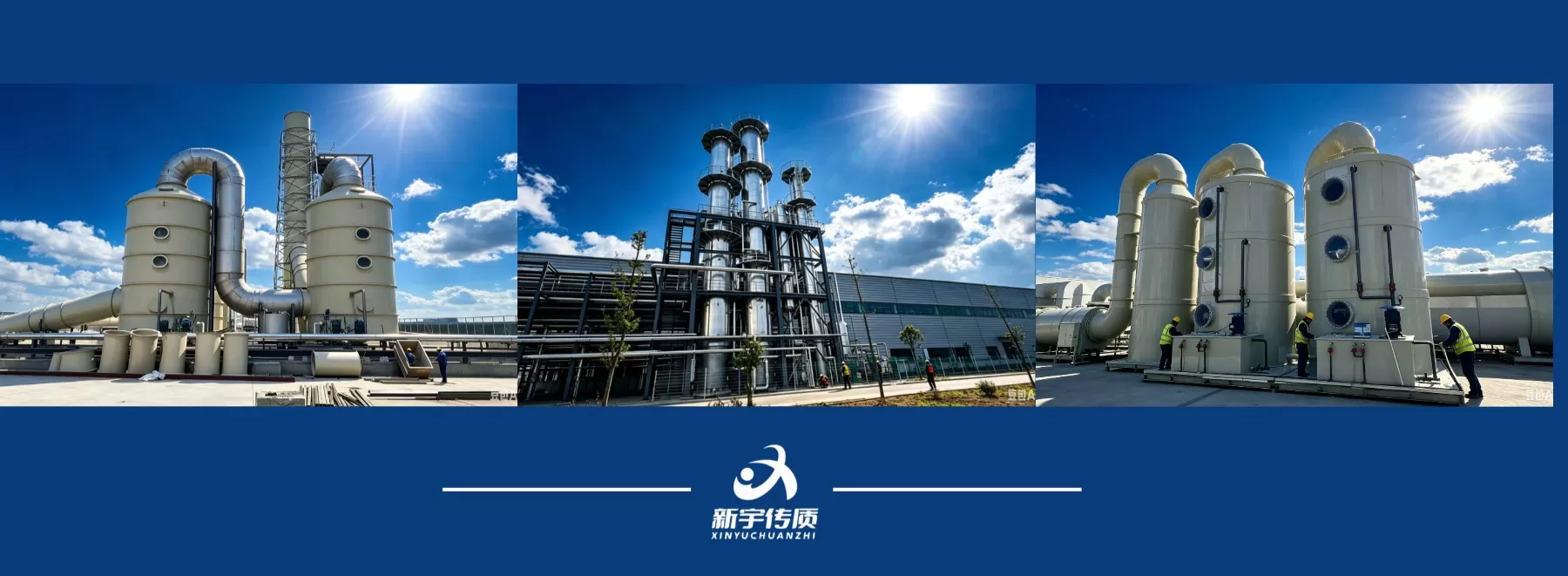

四、金属散堆填料的主要应用场景
金属散堆填料在以下设备和行业中有着较为普遍的应用：
- 精馏塔：用于有机溶剂、醇类、芳烃等物系的分离提纯。金属填料耐温性好，可满足中高温精馏的要求。
- 吸收塔与解吸塔：在二氧化碳吸收、氨回收、烟气脱硫、有机尾气处理等过程中，金属散堆填料能提供稳定的气液接触界面，并可通过材质选择适应不同程度的腐蚀环境。
- 洗涤塔与急冷塔：适用于含尘气体洗涤、高温气体降温和除尘等工况。金属填料较高的机械强度和耐温性使其能够承受含固体颗粒或温度波动较大的气流冲刷。
- 石油化工、煤化工及精细化工：在油品分馏、溶剂回收、反应分离耦合等环节，金属散堆填料的长期运行可靠性已被广泛认可。
五、金属散堆填料如何选型
从工程角度出发，选型时需重点考虑以下因素：
- 材质选择：依据介质腐蚀性、操作温度和预算综合决定。304不锈钢适用于一般有机体系和中性介质，316L对含氯离子或弱酸性环境有较好适应性，碳钢成本较低但需谨慎用于潮湿或腐蚀性工况。
- 规格尺寸：常用公称直径有DN16、DN25、DN38、DN50等。小规格填料传质效率较高，但易堵塞，适用于清洁物料；大规格填料通量大、抗堵性好，适合含悬浮物或液量较大的场合。选择时还需与塔径匹配，避免壁流效应。
- 操作条件匹配：需评估液体喷淋密度、气体动能因子、操作温度与压力，确保所选填料在预期负荷范围内不会出现液泛、沟流或严重夹带。
- 塔内件配合：液体分布器、再分布器及填料支撑格栅的设计需与填料型式和规格相匹配，保证初始液体分布质量，以充分发挥填料的传质能力。
六、金属散堆填料与塑料、陶瓷填料的区别
金属散堆填料与塑料、陶瓷填料各具特点，选型时可从以下几个角度进行比较：
- 与塑料散堆填料相比：金属填料耐温性明显更优（塑料填料通常长期使用温度不超过100℃），机械强度高，不会因老化而脆化。但在常温、强腐蚀且不存在有机溶胀风险的环境中，塑料填料因耐腐蚀性和较轻的自重，具有一定优势。
- 与陶瓷散堆填料相比：陶瓷填料耐温性极高（可达1000℃以上），且耐酸碱性能优异，但脆性大、抗热震性差，运输和装填过程中易碎。金属填料在韧性、抗冲击性和安装便捷性方面表现更好，更适合大多数中温及存在机械载荷的工况。
总体而言，当操作温度较高、介质腐蚀性可通过选材解决，且对机械稳定性有较高要求时，金属散堆填料是兼顾性能与运行安全性的实用选择。
七、产品采购与厂家选择建议
1. 金属散堆填料厂家如何判断是否可靠？
采购方通常会关注企业的生产稳定性、质量一致性和交付能力。可从企业在该领域的从业年限、是否具备从原材料到成品的完整生产线、模具开发与冲压成型工艺水平、以及过程质量检验手段等方面进行判断。新宇传质在传质设备领域已有近三十年积累，拥有金属填料自主生产线和严格的批次检验流程，能够提供材质证明及出厂质检记录，帮助客户减少采购环节的质量风险。
2. 采购金属散堆填料应重点考察哪些质量细节？
行业通用关注点包括：材质化学成分是否达标、外形尺寸公差是否受控、填料壁厚及机械强度是否符合设计要求、表面是否存在毛刺或缺陷，以及堆密度和空隙率的一致性。建议在批量采购前进行小样验证或实地考察工厂生产工艺，确认实际供货质量与样品一致。
3. 非标尺寸或特殊材质的金属填料可以定制吗？
具备模具开发和柔性制造能力的填料生产企业一般能够根据用户提供的图纸或工况参数进行非标定制，包括异形尺寸和特殊合金材料。定制前需充分沟通操作条件和预期性能目标，以确定合理的结构参数。新宇传质拥有自己的模具开发团队，可配合客户完成定制化金属散堆填料的试制与批量生产。
4. 如何初步估算金属散堆填料的用量？
填料用量通常根据塔径、填料层装填高度及对应规格的堆密度进行估算。用户可将塔设备基本参数提供给填料供应商，由技术人员协助计算。考虑到不同批次堆密度可能存在轻微波动，最终供货数量通常建议保留少量余量，以保证装填高度达到设计要求。
八、常见问题FAQ
九、新宇传质与金属散堆填料制造
萍乡市新宇化工填料有限公司长期专注于金属填料、塑料填料、陶瓷填料及塔内件的研发与制造，在传质设备领域积累了近三十年的工程经验。在金属散堆填料方面，公司拥有从模具开发、冲压成型到表面处理的完整生产线，可稳定供应碳钢、304、316L、双相不锈钢等多种材质的鲍尔环、阶梯环、矩鞍环等系列产品，并支持根据客户要求进行非标尺寸定制。公司注重生产一致性和批次质量稳定性，每一批次产品均经过严格的尺寸和材质检验，力求为化工、环保、能源等行业的客户提供可靠的传质设备保障。
在实际应用中，介质性质、温度条件、气液负荷、设备结构及处理目标等因素，都会直接影响填料的使用效果和运行成本。因此，在产品选型阶段，建议结合具体工况进行综合评估，而不仅仅关注单一参数或价格因素。
